蓝桥杯单片机客观题（单片机部分）@柳离风

蓝桥杯单片机客观题（单片机部分）@柳离风通信协议理论1-WireIIC（可以硬件也可以软件模拟）SPI（可以硬件，也可以用软件模拟）UARTRS232（需要专用芯片）RS485（差分信号）差分信号抗干扰能力强（需要专用芯片）RS422（差分信号）（需要专用芯片）CAN（差分信号）（需要专用芯片）USB（差分信号）（需要专用芯片）题目单片机外围电路理论内部电路复位晶振按键RTC看门狗ADC、DAC数码管蜂鸣器继电器EEPROMDS18B20题目单片机 datasheet 查看关键：题目

通信协议

理论

同步异步区别：有无时钟线，异步通信无时钟线，但要波特率一致 串行并行区别：收或发不止一个信道 单工、半双工、全双工区别：只能收或发为单工、收发不能同时为半双工、收发同时为全双工

主从模式：一主多从、多主多从。其中UART和232非主从模式，IIC（也支持多主多从）、1-Wire、SPI、485均为一主多从，从机不能主动给主机发数据。CAN属于多主多从。

波特率 ：波特率是指每秒钟传输的比特数

1-Wire

image-20250406173431486

接线：DQ、VCC、GND（电源可以不接，通过 DQ 上拉电阻供电，但需配置为寄生电源模式，仅限单设备） ​ 电平：TTL ​ 通信方式：异步串行半双工通信（双向） ​ 通信速率：一般为 16.3Kbit/s，最大可达 142 Kbit/s，通常情况下采用 100Kbit/s 以下的速率传输数据

传输距离：一般是电路板内部

支持一对多，通过设备地址区分（受限于供电和速率，一般不超过 10-15 个）

IIC（可以硬件也可以软件模拟）

image-20250406170739289

接线：SDA、SCL、VCC、GND ​ 电平：TTL ​ 通信方式：同步串行半双工通信（双向） ​ 通信速率：S（标准模式）测量与控制场合，100kb/s F（快速模式），速率为 400kb/s Hs（高速模式），速率为 3.4Mb/s。（具体看器件要求，单片机一般是 400k 或以下常用。IIC 协议是有规定的，其总线的容性负载要求，目前最高的 1M 左右。普通的芯片只有 低速 100K 与 高速 400K 两种规格）

传输距离：一般是电路板内部

支持一对多，开漏输出，通过设备地址区分（一般使用 7 位地址模式和 10 位地址，7 位最多挂 127 个，10 位最多挂 1024，根据不同设备定）

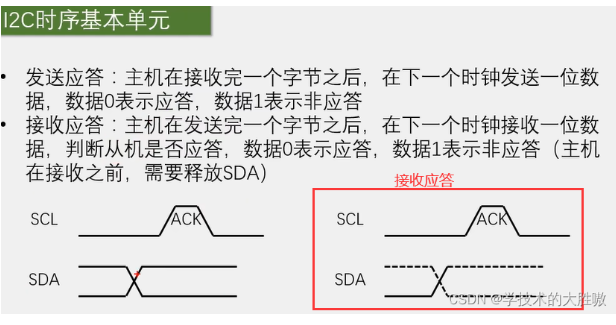

协议（可以看 PCF8591 手册）

image-20250406170907541
image-20250406170957619
image-20250406171140253

SPI（可以硬件，也可以用软件模拟）

结构

image-20250406175046914

每个时钟周期内，主从设备通过 MOSI 和 MISO 同时交换 1 位数据，形成环形移位寄存器结构。例如，主机发送字节 0xA3（二进制 10100011）时，从机可同时返回另一字节 0x46（01000110）。

接线

image-20250406172025103

特点

接线：CS（片选）、SCK、MOSI、MISO、GND ​ 电平：TTL ​ 通信方式：同步串行全双工通信（单向） ​ 通信速率：由 Motorola 开发，并没有一个官方标准。已知的有的器件 SPI 已达到 50Mbps。具体到产品中 SPI 的速率主要看主从器件 SPI 控制器的性能限制

传输距离：一般是电路板内部

支持一对多，通过片选信号选择（最大连接数量受限于片选信号）

协议

image-20250408201957268

UART

image-20250406172542921

接线：TXD、RXD、VCC、GND ​ 电平：TTL ​ 通信方式：异步串行全双工通信（单向） ​ 通信速率：最大 10Mbps

传输距离：一般是电路板内部

一对一

协议：

image-20250406172502648

RS232（需要专用芯片）

image-20250406172718352

接线：TXD、RXD、GND ​ 电平（负逻辑）：1：-15V 到-3V 0：+3V 到+15V（高电压是早期为了长距离减少衰减，以及抑制干扰） ​ 传输距离：最大 15m（易受干扰），适合短距离设备通信 ​ 通信方式：异步串行全双工通信（单向） ​ 通信速率：115.2kbps

使用电荷泵的方式升压

协议：UART，一对一

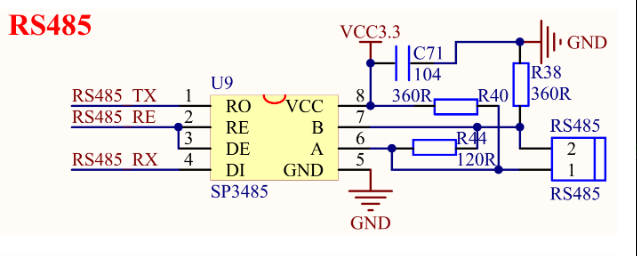

RS485（差分信号）差分信号抗干扰能力强（需要专用芯片）

image-20250406170512848

匹配电阻：120Ω

接线：只需要 A、B 两根线，有正负区别 ​ 电平（正逻辑）：逻辑 1：A 线电压高于 B 线（+2V ~ +6V）逻辑 0：B 线电压高于 A 线（-2V ~ -6V） ​ 传输距离：10km ​ 通信方式：异步串行半双工通信 ​ 通信速率：短距离(10m)：10Mbps，中距离(100m)：1Mbps, 长距离(1200m)：100kbps

应用：汽车电子、工业设备

支持一对多通信：通过硬件接线并联，软件通过地址区分（理论最大 256 个，实际受限于芯片驱动能力，距离）

RS422（差分信号）（需要专用芯片）

接线：TX+、TX-、RX+、RX- ​ 电平（正逻辑）：逻辑 1：A 线电压高于 B 线（+2V ~ +6V）逻辑 0：B 线电压高于 A 线（-2V ~ -6V） ​ 通信方式：异步串行全双工通信 ​ 通信速率：短距离(10m)：10Mbps，中距离(100m)：1Mbps, 长距离(1200m)：100kbps

应用：汽车电子、工业设备

支持一对多通信：通过硬件接线并联，软件通过地址区分(最多接 10 个节点)

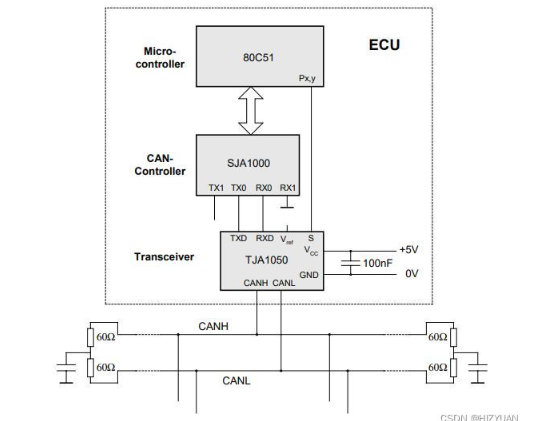

CAN（差分信号）（需要专用芯片）

image-20250406180538335

匹配电阻：120Ω

接线：CAN+、CAN- ​ 电平：隐性电平（逻辑 1，电压差接近 0V）和显性电平（逻辑 0，电压差 ≥2V） ​ 通信方式：异步串行半双工通信 ​ 通信速率：支持 1Mbps（40 米）至 5kbps（10 公里）的速率，通过降低速率延长传输距离

应用：汽车电子、工业设备

支持一对多通信：通过硬件接线并联，软件通过地址区分（最多 110 个节点，受报文标识符和总线负载率限制）

USB（差分信号）（需要专用芯片）

接线：D+、D-、GND（参考地，不可去） ​ 电平：

image-20250406183722189

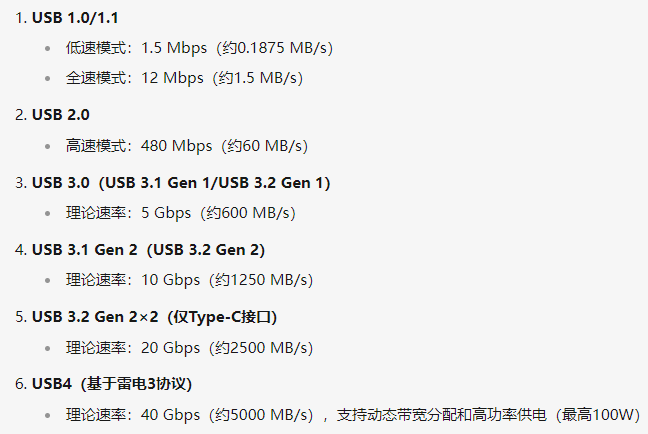

通信方式：异步串行全双工通信 ​ 通信速率：

image-20250406183327757

1 对多需要使用 HUB 芯片

题目

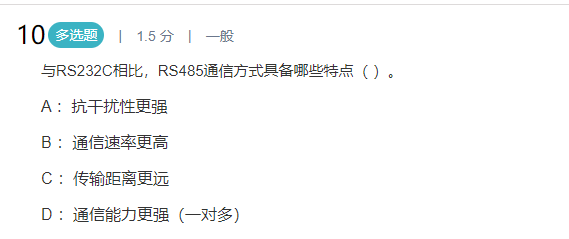

（1）第十六届模拟

image-20250406021450635

答案：ABCD

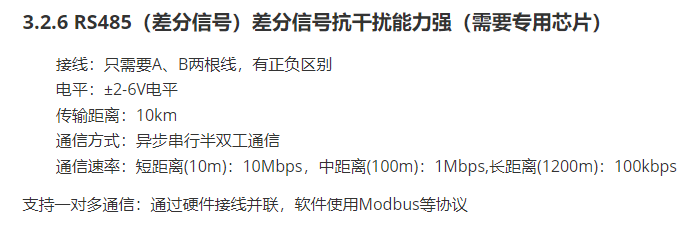

解析：

image-20250406163527592

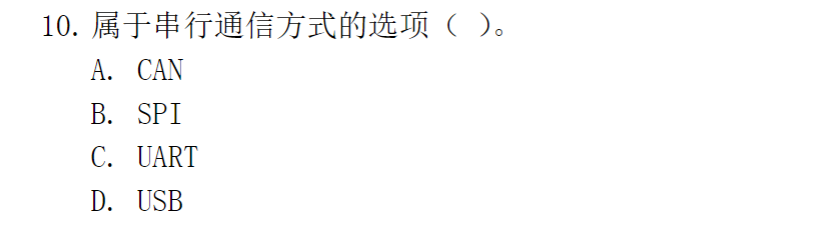

（2）第十五届国赛

image-20250405205649571

答案：ABCD

解析：同步异步区别：有无时钟线，异步通信无时钟线，但要波特率一致 串行并行区别：收或发不止一个信道 单工、半双工、全双工区别：只能收或发为单工、收发不能同时为半双工、收发同时为全双工

（3）第十五届省赛第二场 在这里插入图片描述

答案：D

解析：120Ω 为终端匹配电阻，减小信号反射

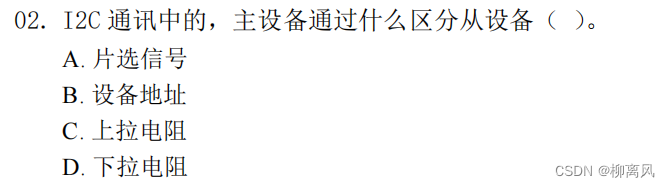

（4）第十五届省赛第二场 在这里插入图片描述

答案：B

解析：IIC无片选信号，上拉电阻是因为IIC开漏输出

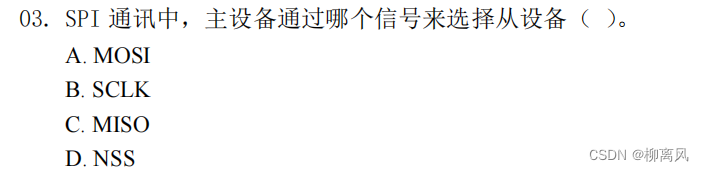

（5）第十五届省赛第一场 在这里插入图片描述 答案：D

解析：片选是SPI 选择从设备的信号

（6）第十五届省赛第一场 在这里插入图片描述 答案：A 一般用波特率表示速率，HZ 是频率，MB 是容量

（7）第十五届模拟 III

image-20250406012208793

答案：D

解析：IIC 一般是 7 位地址模式

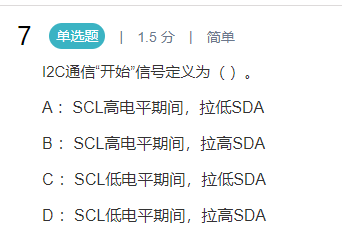

（8）第十五届模拟 II

image-20250406011639806

答案：A

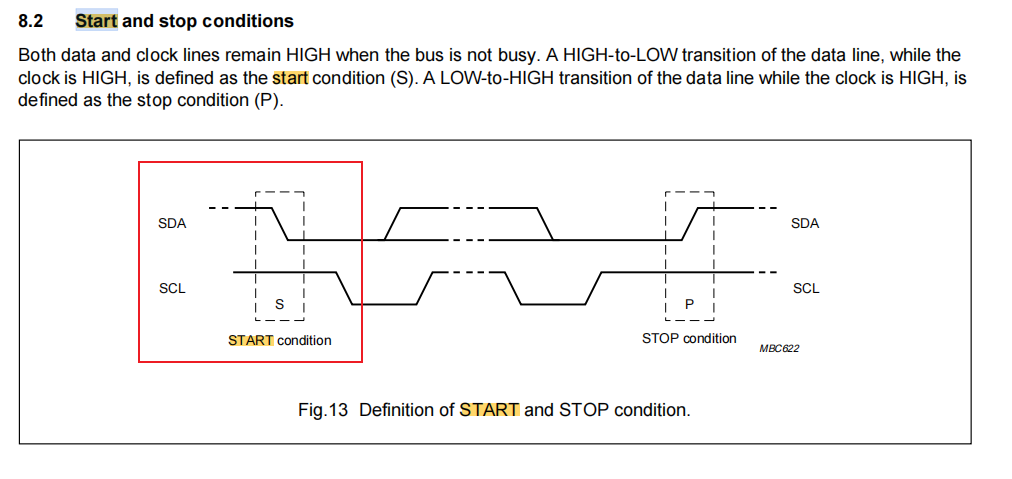

解析：PCF8591数据手册P12

image-20250408202446971

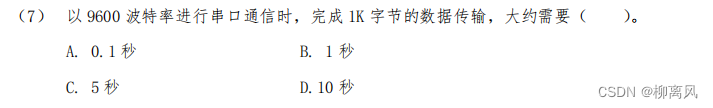

（9）第十五届模拟 I

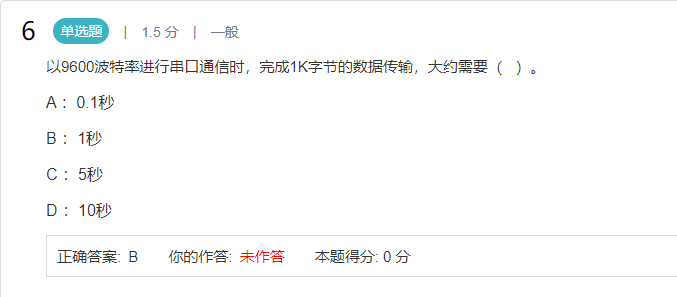

image-20250406010759619

答案：B

解析：

9600 位/s 得出大概 1 位 0.1ms,1 字节数据包含起始位停止位数据位是 10 位，1K 差不多是 10000 位，所需时间为 10000*0.1ms = 1S

（10）第十五届模拟 I

image-20250406010937688

答案：B

DS18B20、DHT11 为 1-Wire 接口，DS1302 为 SPI 接口

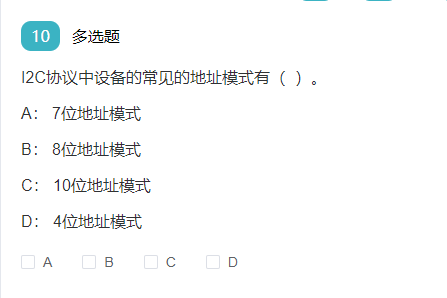

（11）第十五届模拟 I

image-20250406010456791

答案：AC，常见的为7位和10位地址模式

（12）第十四届模拟(EDA)

image-20250406015629315

答案：B，信号线为SCL、SDA

（13）第十三届国赛 在这里插入图片描述 答案：ABC 解析： 在这里插入图片描述

（14）第十四届国赛

在这里插入图片描述 答案：BCD 解析： 在这里插入图片描述

（15）第十四届 模拟

image-20250406013712065

答案：ABCD

（16）第十四届模拟

image-20250406013343520

答案: D

解析：异步通信波特率要一致

（17）第十四届模拟

image-20250406013419695

答案：A

image-20250406013434525

（18）第十三届国赛 在这里插入图片描述 答案：BC 解析： 在这里插入图片描述

（19）第十三届模拟

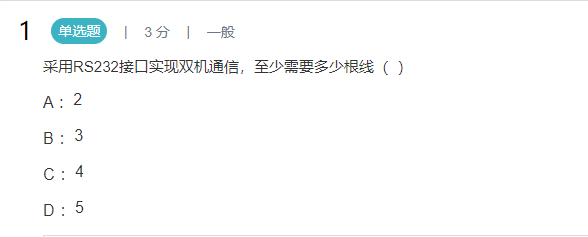

image-20250406021302561

答案：B

解析：RXD、TXD、GND

（20）第十三届模拟

image-20250406020025333

答案：ABC

解析：IIC 结构为 SCL、SDA 开漏输出，通过上拉电阻连接电源

（21）第十一届国赛 在这里插入图片描述 答案：AC

解析：UART 和 1-Wire 为异步通信

（22）第十一届国赛

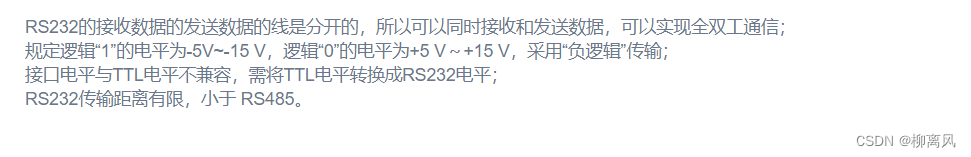

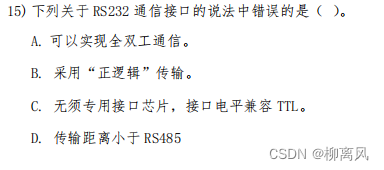

在这里插入图片描述 答案：B

解析：通过升压可以实现更长的通信距离

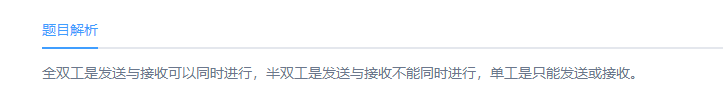

（23）第十一届省赛第二场

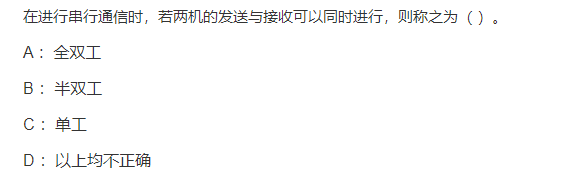

image-20250406002627578

答案：A

image-20250406002646552

（24）第 十届国赛 在这里插入图片描述 答案：D，波特率：位/秒

（25）第十届国赛 在这里插入图片描述 答案：B

解析：全双工是收发可以同时，串行是发送和接受都是一位位的

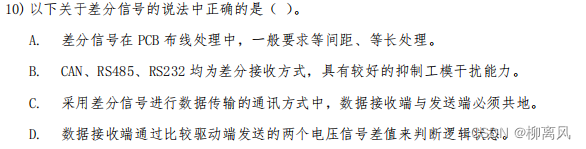

（26）第十届国赛 在这里插入图片描述 答案：AD

解析：RS232 不是差分，B 错 差分通信不需要接地

（27）第十三届省赛第一场 在这里插入图片描述 答案：AC 解析： 在这里插入图片描述

（28）第十三届省赛第一场 在这里插入图片描述 答案：B 解析：全双工是收发可以同时，串行是发送和接受都是一位位的

（29）第十二届省赛第二场 在这里插入图片描述 答案：B

解析：

image-20250406165343068

（30）第十二届省赛第一场 在这里插入图片描述 答案：B

解析：波特率：位/秒

（31）第十一届省赛第一场 在这里插入图片描述 答案：C

解析：全双工是收发可以同时，串行是发送和接受都是一位位的

单片机外围电路

理论

内部电路

image-20250406184811833

保护二极管：如上图所示，有两个保护二极管，用于保护内部电路，防止 I\O 引脚外部过高或者过低的电压输入时造成内部电路损坏。

具体来讲：当引脚输入电压高于 VDD 时，上面的二极管导通，输入点电压被钳位到约 VDD+0.7V；当引脚输入电压低于 VSS 时，下面的二极管导通，输入点电压被钳位到约 VSS-0.7V，从而使输入芯片内部的电压出于比较稳定的值（钳位作用）。

虽然有二极管的保护，但这样的保护很有限，大电压大电流的输入很容易烧坏芯片，在实际设计中要考虑设计引脚的保护电路。

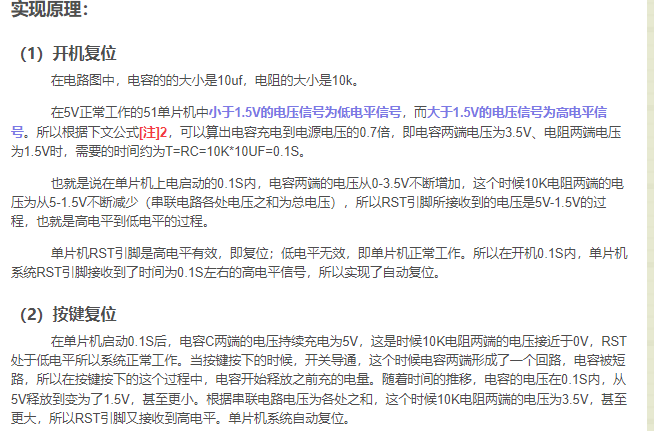

复位

image-20250406184650738
image-20250406191306425
image-20250406191242660

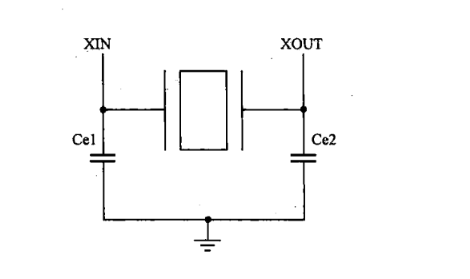

晶振

image-20250406184557488

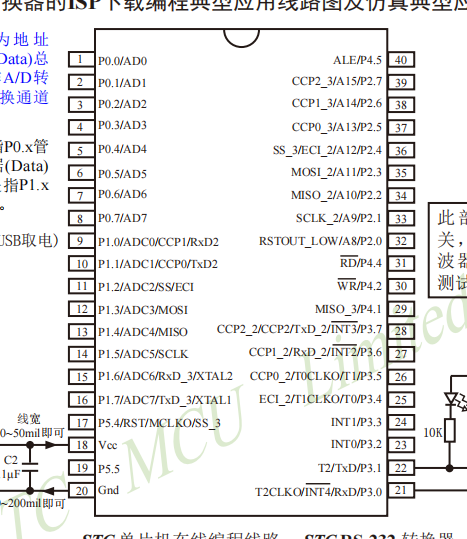

P1.6 与 P1.7 为外接晶振引脚，晶振并联电容为匹配电容

image-20250406184423577

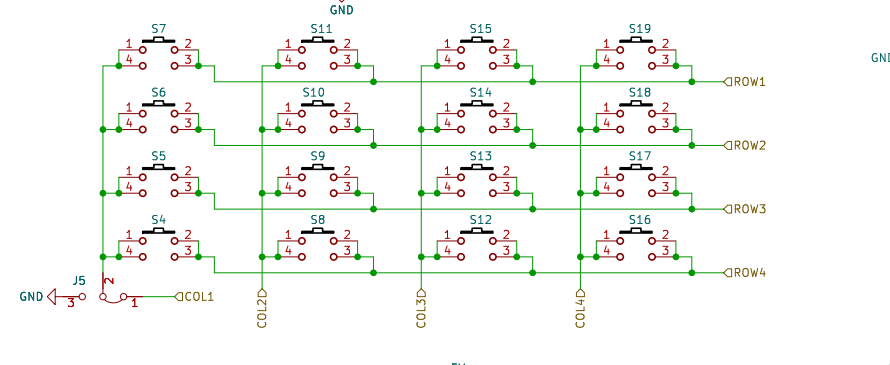

按键

image-20250406190050400

消抖：软件消抖和硬件消抖（电容、施密特触发器）

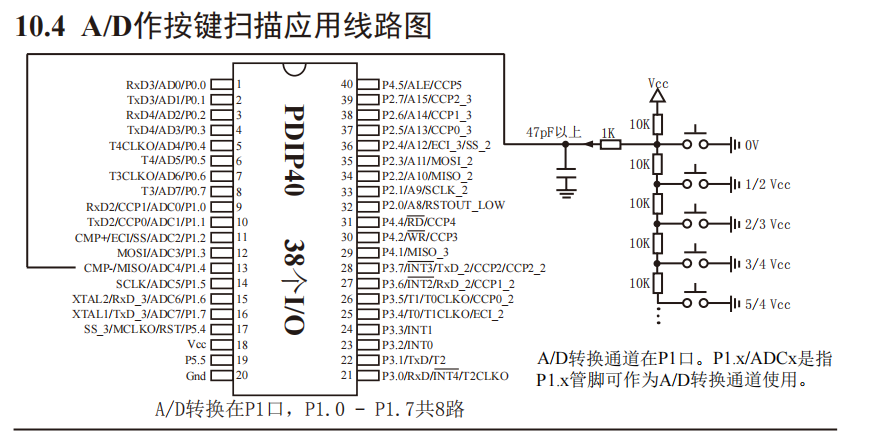

ADC 按键

image-20250408203006980

RTC

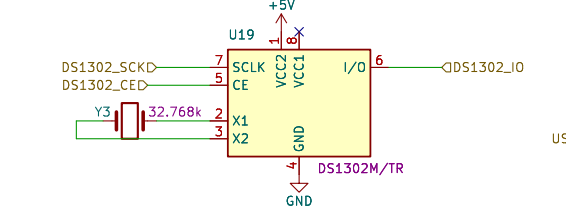

image-20250406160600540

外界 32.768 晶振，使用 SPI 协议

看门狗

防止程序死机，分为软件和硬件两种

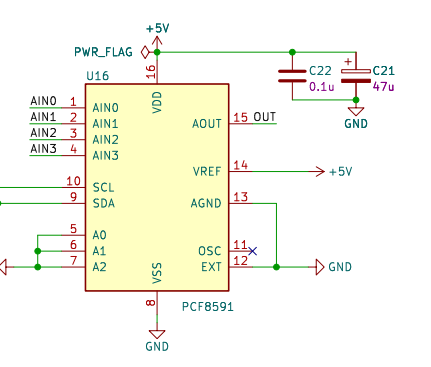

ADC、DAC

image-20250406190158323

IIC 协议

数码管

image-20250406190602722

利用余晖效应

蜂鸣器

image-20250406190551248

分为有源蜂鸣器和无源蜂鸣器，有源蜂鸣器内置振荡器，接通电源就可工作，无源蜂鸣器需要提供PWM波形。蜂鸣器和超声波原理都是压电效应

继电器

image-20250406190618908

利用电生磁原理，二极管D1是续流作用（给断开后的线圈，防止产生高压），

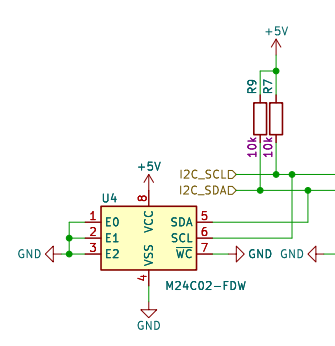

EEPROM

image-20250406190339894

EEPROM(Electrically Erasable Programmable Read-Only Memory): 电可擦除可编程只读存储器”，可以随机访问和修改任何一个字节，可以往每个 bit 中写入 0 或者 1。这是最传统的一种 EEPROM，掉电后数据不丢失，可以保存 100 年，可以擦写 100w 次。具有较高的可靠性，但是电路复杂、成本也高。因此目前的 EEPROM 都是几十千字节到几百千字节的，绝少有超过 512K 的

DS18B20

image-20250406190724462

数字传感器

题目

（1）第十五届省赛第一场 在这里插入图片描述 答案：ABC（ADC中包含DAC，PWM又可以用于DAC，其实PWM也能应用于AD，这里答案官方是ABC)

（2）第十五届模拟 II

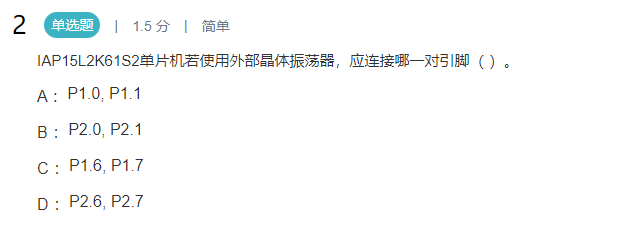

image-20250406011305200

答案：C

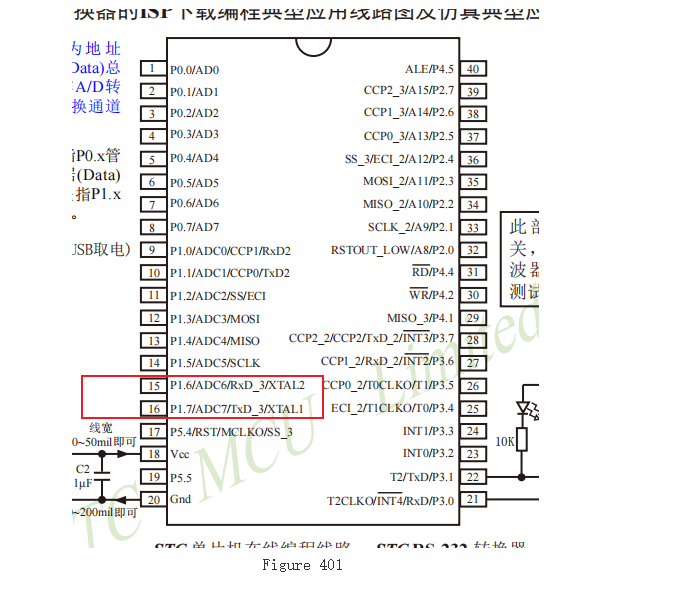

解析：

image-20250406235636592

（3）十四届模拟

image-20250406014718581

答案：CD

解析：DS18B20、DHT11是数字传感器，记住能用ADC读取的才是模拟传感器，需要通信的都是数字传感器

（4）第十三届国赛 在这里插入图片描述 答案：ABD 解析： 在这里插入图片描述

（5）第十四届国赛 在这里插入图片描述 答案：C 解析： 在这里插入图片描述

（6）第十二届国赛 在这里插入图片描述 答案：A

解析：低通滤波器,会降低信号幅值，提高上限截止频率就行，fH = 1/2πRC，所以要减小R或者C

（7）第八届国赛 在这里插入图片描述 答案：C

解析：温度效应用于测温，霍尔效应用于测磁场，横向效应应用于声音传感器

（8）第十三届省赛第一场 在这里插入图片描述 答案：D 解析： 在这里插入图片描述

（9）第十一届省赛第一场 在这里插入图片描述 答案：BD

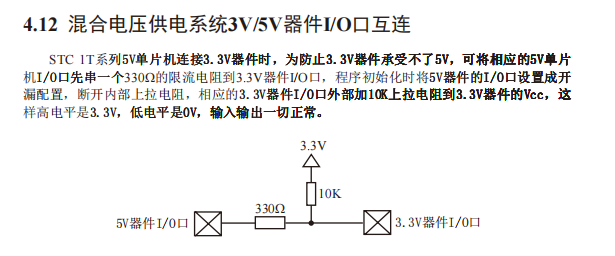

解析：IAP15F2K60S2 单片机电压为 5V，和 3.3V 外设通信需要电平转换。通常可以使用电阻，二极管，三极管，MOS 管做电平转换，专用电平转换芯片

数据手册 P327

image-20250406161004855

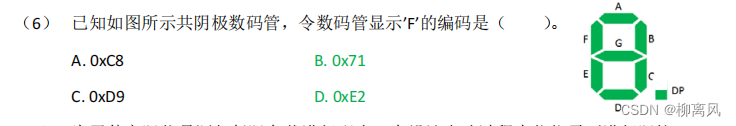

（10）第九届省赛 在这里插入图片描述 答案：B

解析：共阴说明高电平点亮，F 对应 0111 0001 = 0x71

单片机 datasheet 查看

关键：

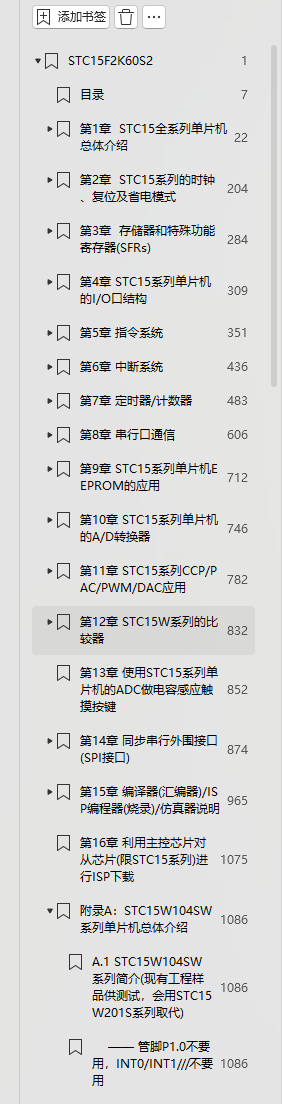

1、要对整体结构有个了解，尽量从问题所在章节开始搜索，效率会高很多

image-20250408204917411

2、关键词要精准而非全

3、常考的要有个大概了解，查不到的要记忆

4、不能 100%确定的要查手册

5、要学会举一反三

题目

（1）第十六届模拟

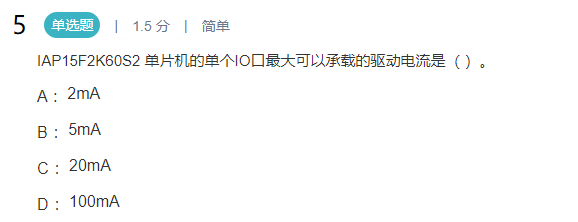

image-20250406023019053

答案：C

解析：数据手册 P24

image-20250406101458263

（2）第十六届模拟

image-20250406022703481

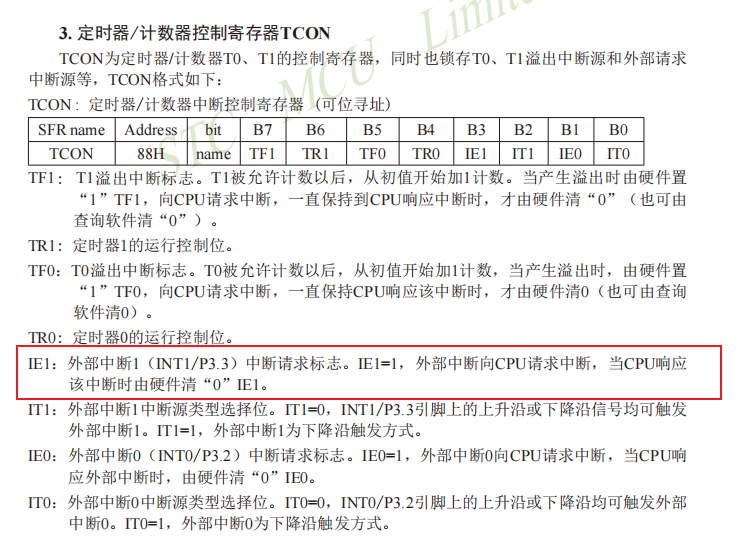

答案：A 只有 A 控制 TCON 最低位，故 A 正确

解析：数据手册 P440

image-20250406102133636

（3）第十六届模拟

image-20250406022351323

答案：C 时控制器 BIT7

解析：ds1302 数据手册 P9

image-20250406102347001

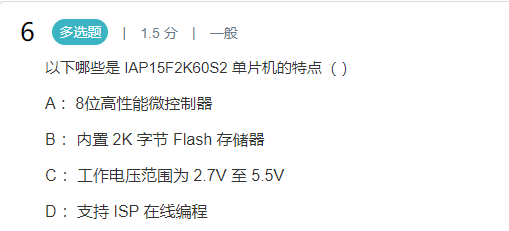

（4）第十六届模拟

image-20250406022231118

答案：AD

解析：数据手册 P35：8051 是八位的单片机是常识 A 正确 FLASH：60K B 错，工作电压范围：3.8V-5.5V C 错

image-20250406102923128

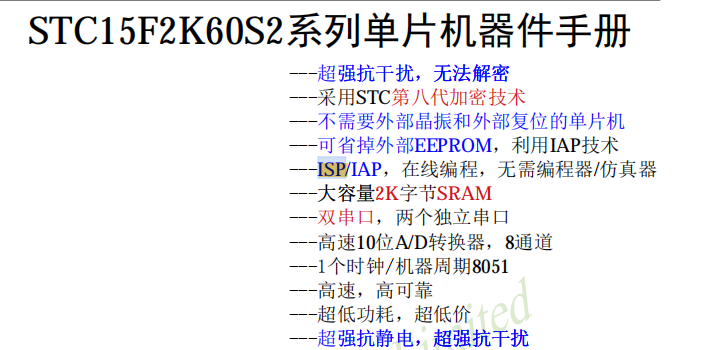

数据手册首页：D 正确

image-20250406103302807

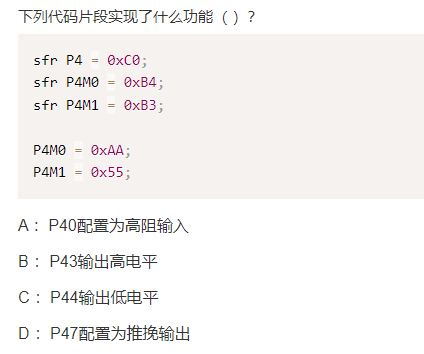

（5）第十六届模拟

image-20250406022027501

答案：AD

解析：数据手册 P309 P4M1 = 0x55 = 0101 0101 P4M0 = 0xAA = 1010 1010

P40 : 高阻输入 P41：推挽输出 P42 ：开漏 P43：推挽 P44 高阻输入 P45：推挽 P46：高阻输入 P47：推挽输出

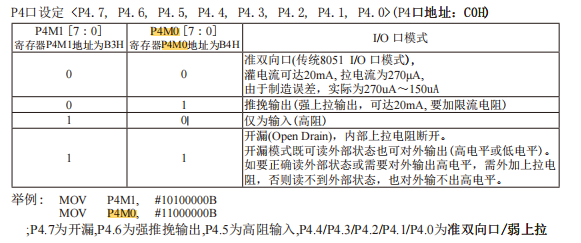

image-20250406155514782

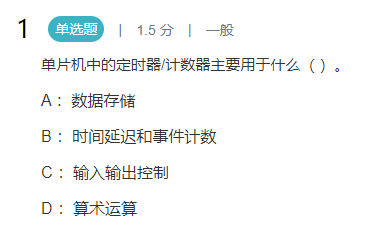

（6）第十六届模拟

image-20250406021930635

答案：B

解析：数据存储是存储器（RAM 、ROM 、寄存器），输入输出控制是 IO，算术运算是特殊功能寄存器参与

（7）第十六届模拟

image-20250406021906885

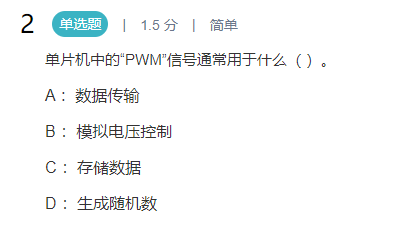

答案：B

解析：PWM 可以用来控制模拟电压输出（DCDC 电源、PWM 电机、调光）、红外、超声波调制

（8）第十六届模拟

image-20250406021837481

答案：B

解析：51 单片机基础数据位数是 8 位

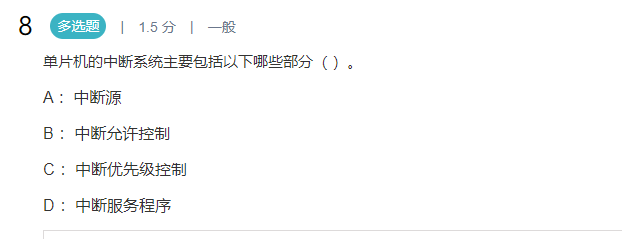

（9）第十六届模拟

image-20250406021553567

答案：ABCD

解析：数据手册 P439

image-20250406111342507

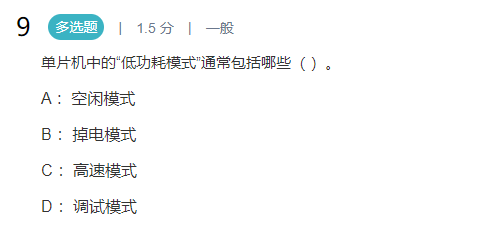

（10）第十六届模拟

image-20250406021529322

答案：AB

解析：数据手册 P2 ：低功耗模式分别为低速模式、空闲模式、掉电模式

image-20250406111853394

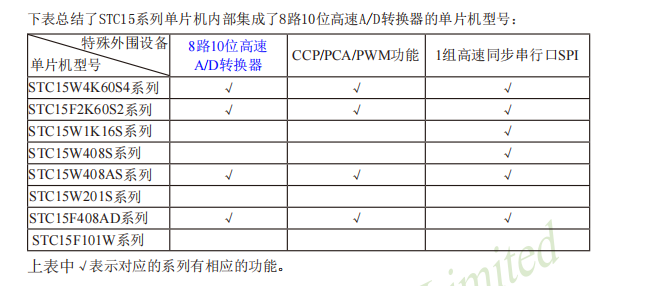

（11）第十五届国赛

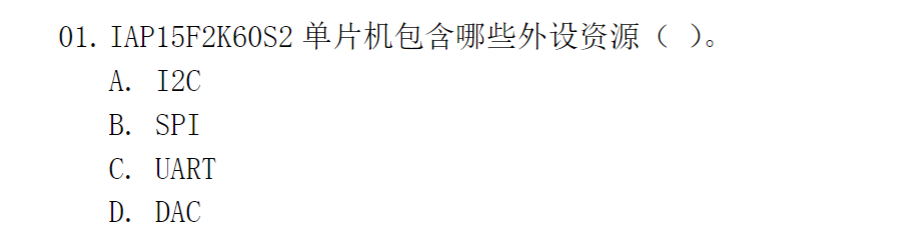

image-20250405205156843

答案：BC

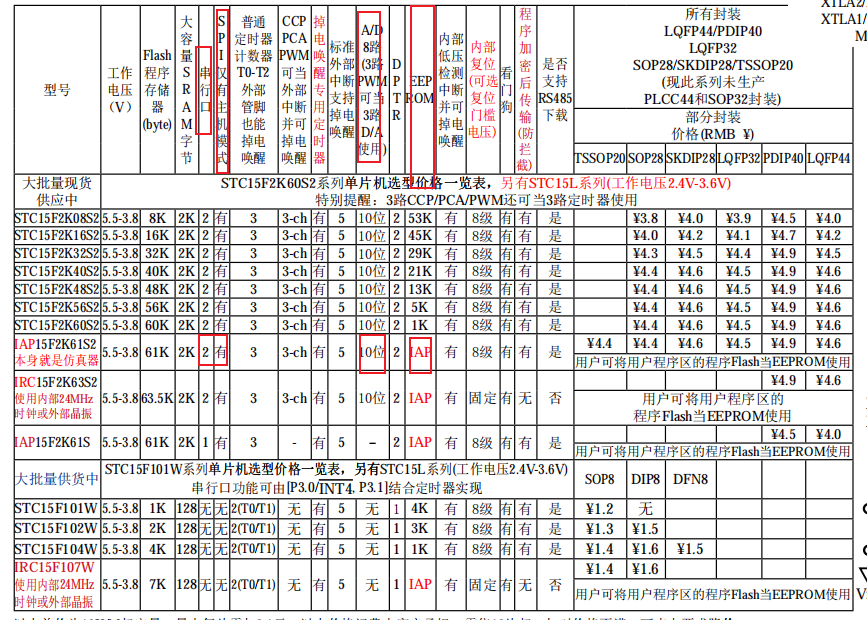

解析：数据手册 P2 看出有 SPI、串口 ADC BC 正确

image-20250407000132003

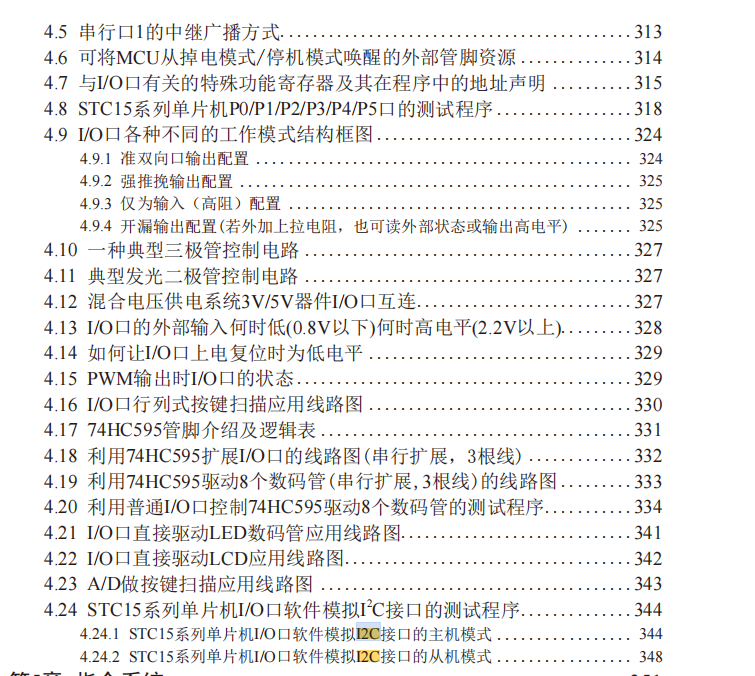

数据手册 P12 可以看出 STC15 并没有 IIC，需要软件模拟 故 A 错

image-20250406112904525

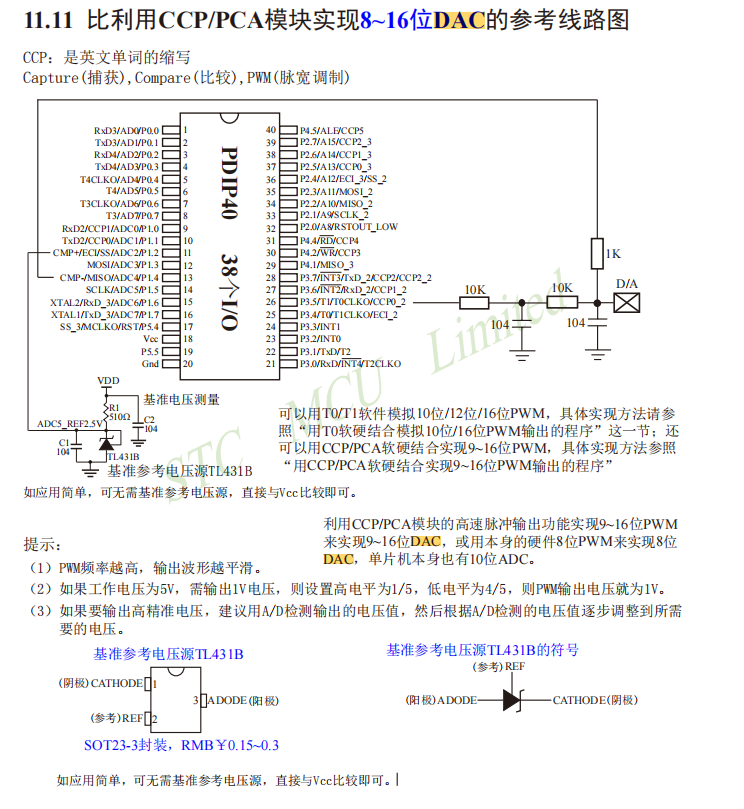

数据手册 P831 可以看出是 PWM 经过低通滤波器后 才能输出 DAC，芯片本身不具备，故 D 错

image-20250406113044627

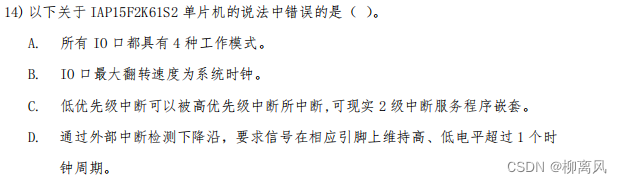

（12）第十五届省赛第二场 在这里插入图片描述 答案：ABD

解析：数据手册 P747 故 A 正确

image-20250406113519230

数据手册 P748 故 B 正确 C 错误

image-20250406113627388

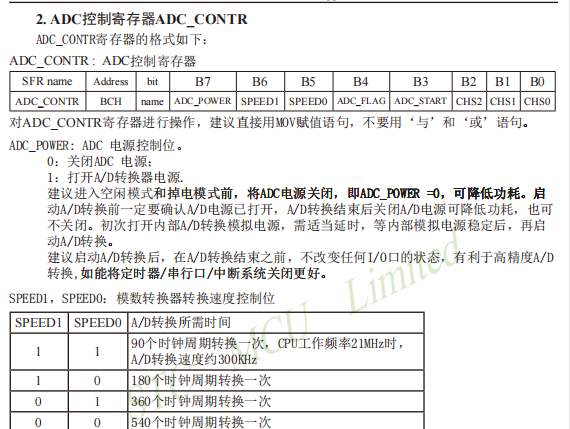

数据手册 P749 故 D 正确

image-20250406113741954

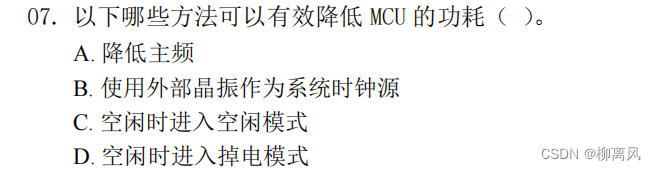

（13）第十五届省赛第一场 在这里插入图片描述 答案：ACD

解析：

数据手册 P206 A 正确 B 错误

image-20250406114024817

数据手册 P2 CD 正确

image-20250406111853394

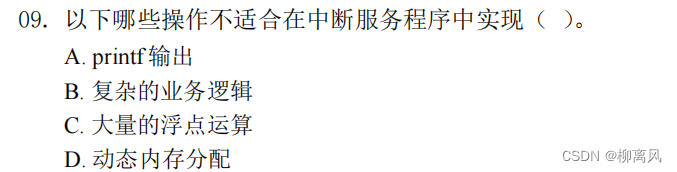

（14）第十五届省赛第一场 在这里插入图片描述 答案：ABCD

解析：中断服务函数中不能执行时间较长的操作，会导致中断卡死

（15）第十五届省赛第一场 在这里插入图片描述 答案：D

解析：堆栈的最终分配是 硬件资源、开发环境配置、程序逻辑和开发者优化 共同作用的结果

硬件指的是 RAM，和 FLASH 无关 C 错误

（16）第十五届模拟 III

image-20250406012236335

答案：A、B

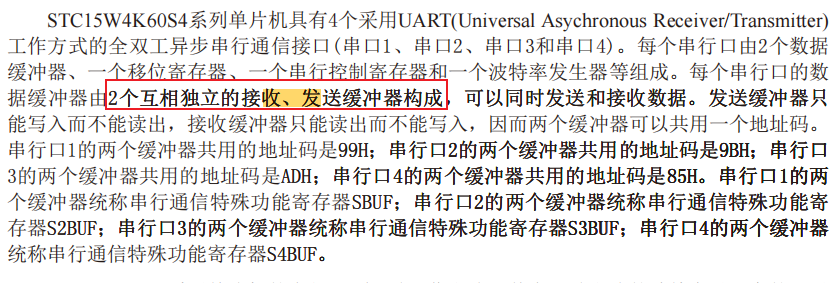

解析：数据手册 P606 AB 正确 CD 错误

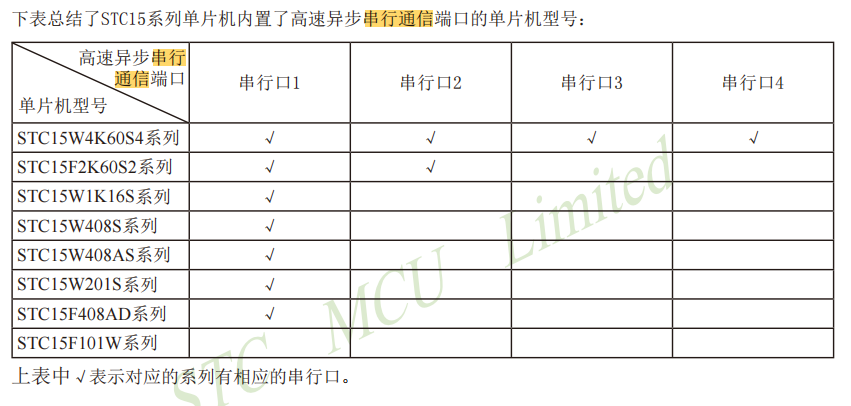

image-20250406104528535
image-20250406104653243

（17）第十五届模拟 III

image-20250406012101442

答案：C

解析：BCD 码是 8421 码

（18）第十五届模拟 III

image-20250406012019603

答案：C

解析：数据手册 P312 C 正确

image-20250406115650096

（19）第十五届模拟 III

image-20250406011913407

答案：B

解析：AT24C02 数据手册 P11

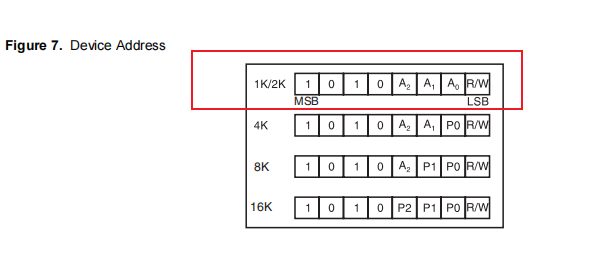

image-20250406115921713

（20）第十五届模拟 II

image-20250406011728715

答案：A、B

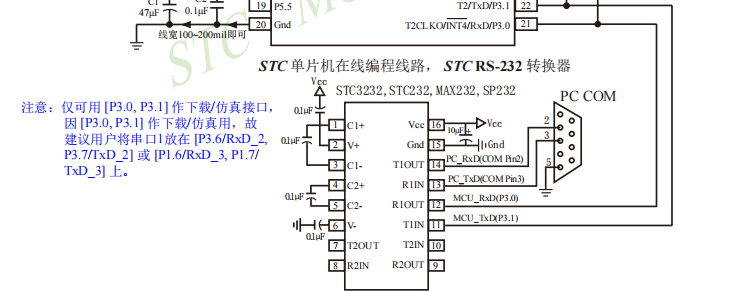

解析：数据手册 P39

image-20250406120046846

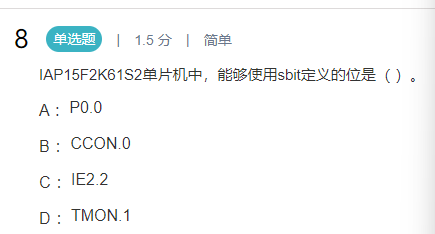

（21）第十五届模拟 II

image-20250406011703067

答案：AB

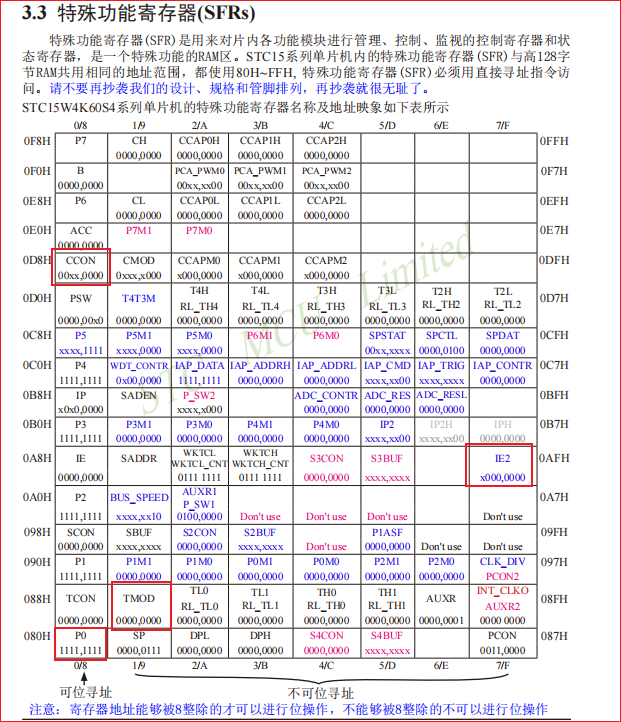

解析：数据手册 P301

image-20250406155208810

（22）第十五届模拟 II

image-20250406011521097

答案：D(存疑)，官方是 D，但应该是 B

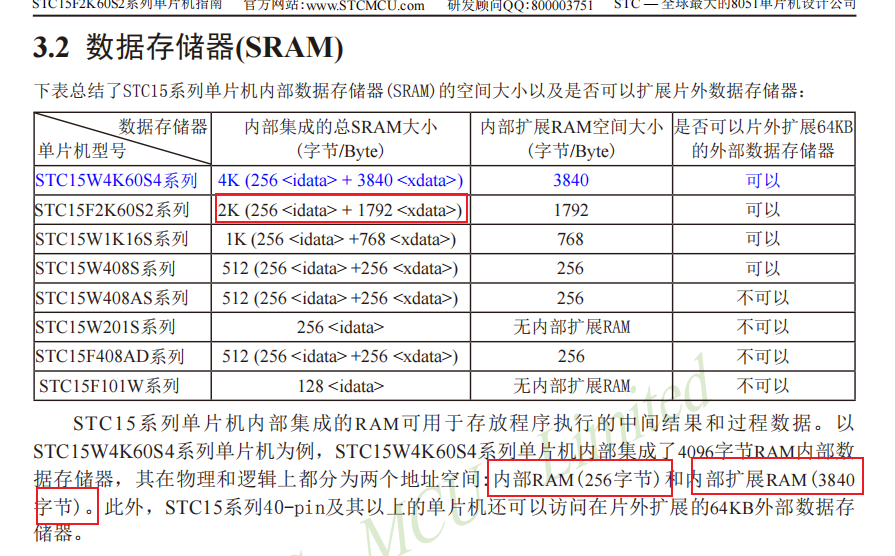

解析：数据手册 P285

image-20250407000441485

（23）第十五届模拟 II

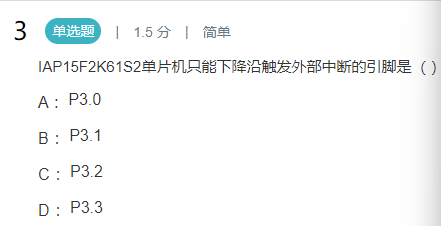

image-20250406011338995

答案：A

解析：数据手册 P457

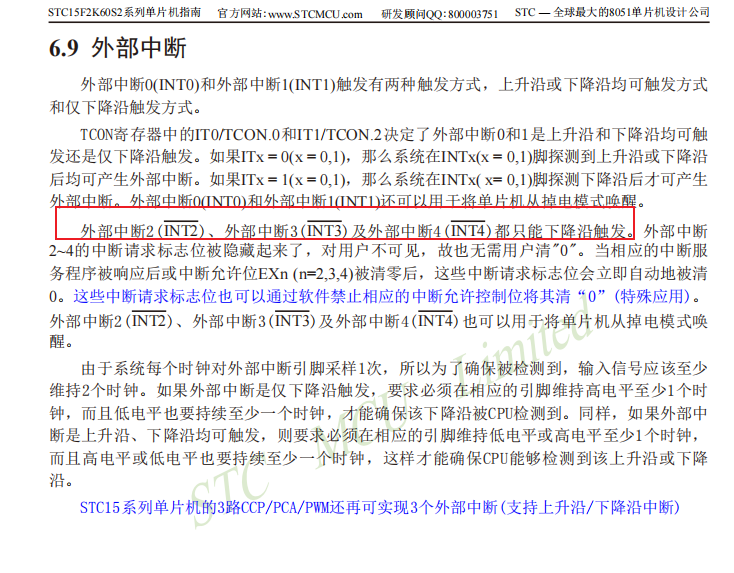

image-20250406154223791

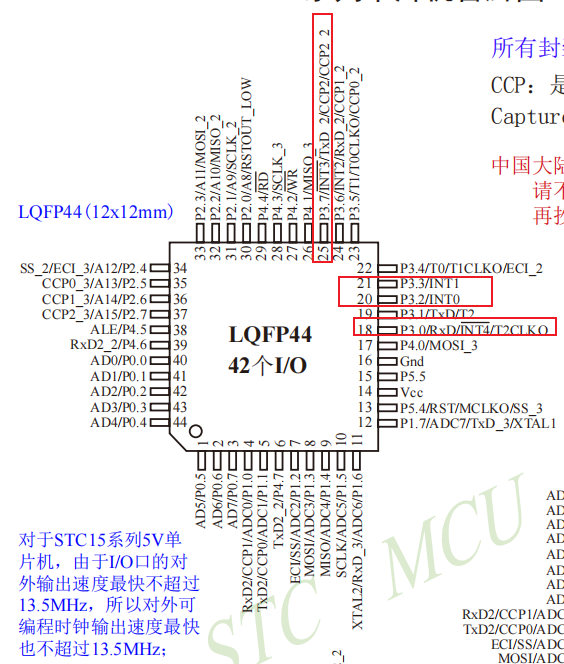

数据手册 P26

image-20250406154601374

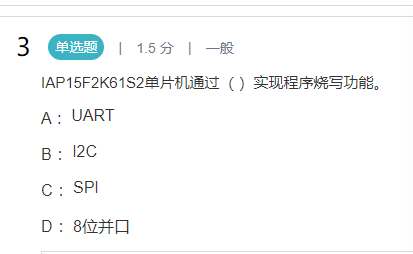

（24）第十五届模拟 I

image-20250406011023486

答案：A

解析：数据手册 P39

image-20250406120046846

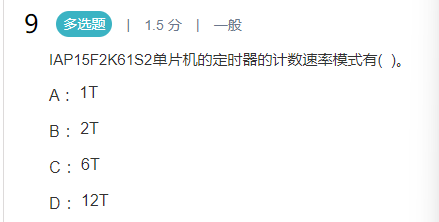

（25）第十五届模拟 I

image-20250406010555676

答案：AD

解析：数据手册 P487

image-20250407000538991

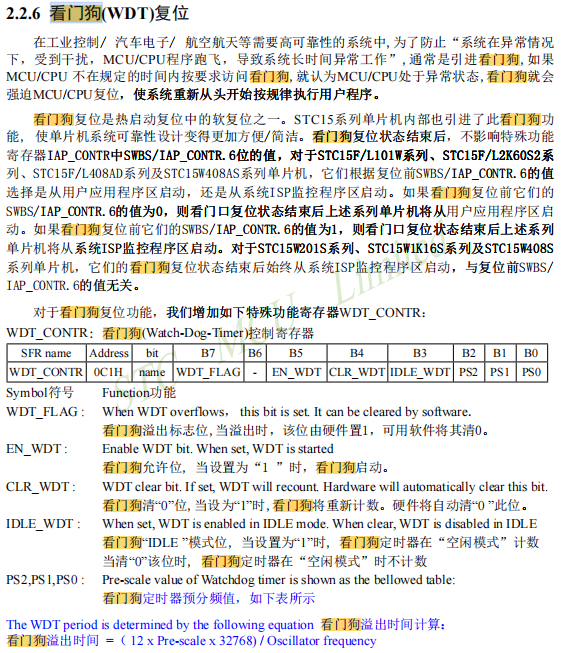

（26）第十四届国赛 在这里插入图片描述 答案：ABD 解析：数据手册 P238 image-20250406120955994

（27）第十四届模拟

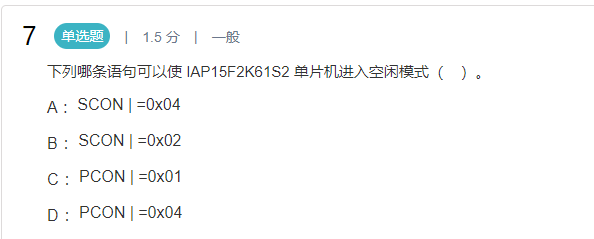

image-20250406015011968

答案：C

解析：数据手册 P244 将最低位置 1

image-20250406153923702

（28）第十四届模拟

image-20250406014941624

答案：BC

数据手册 P485

image-20250406153722380

（29）第十四届模拟

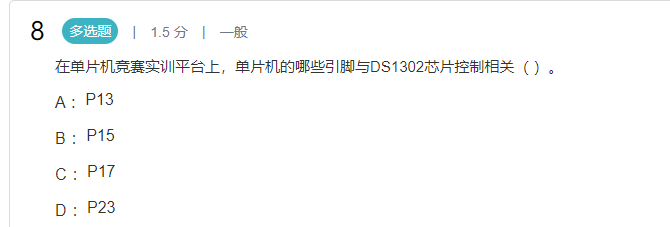

image-20250406014632536

答案：ACD

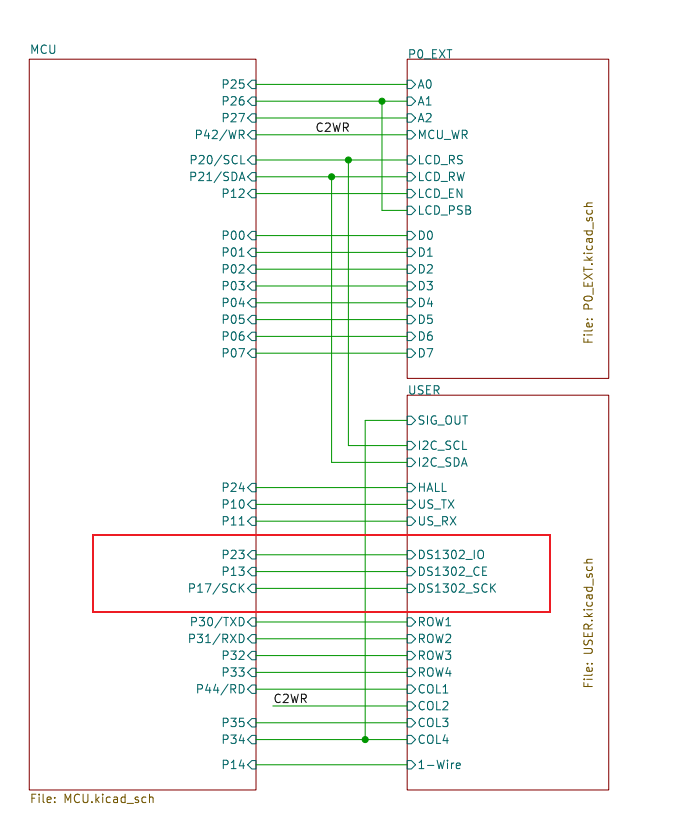

原理图

image-20250406153635454

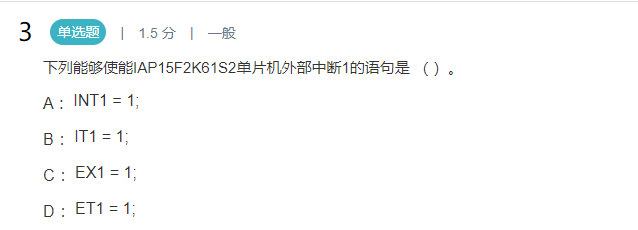

（30）第十四届模拟

image-20250406014523474

答案：C

解析：数据手册 P445

image-20250406153543438

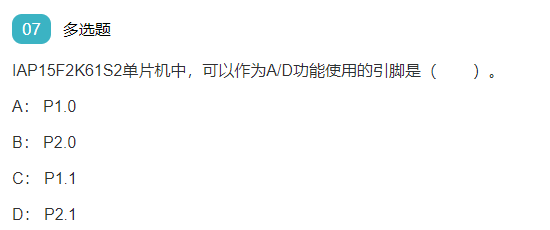

（31）第十四届模拟

image-20250406014139990

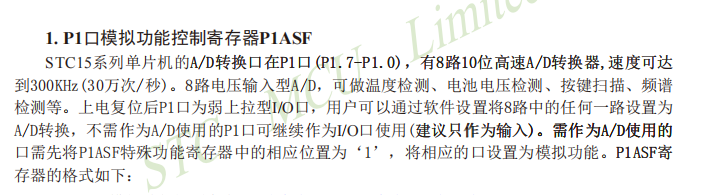

答案：AC

解析：数据手册 P748

image-20250406144543809

（32）第十四届模拟

image-20250406013509505

答案：A

解析：数据手册 P231

image-20250406144356179

（33）第十四届模拟

image-20250406013532725

答案：D

解析：数据手册 P34

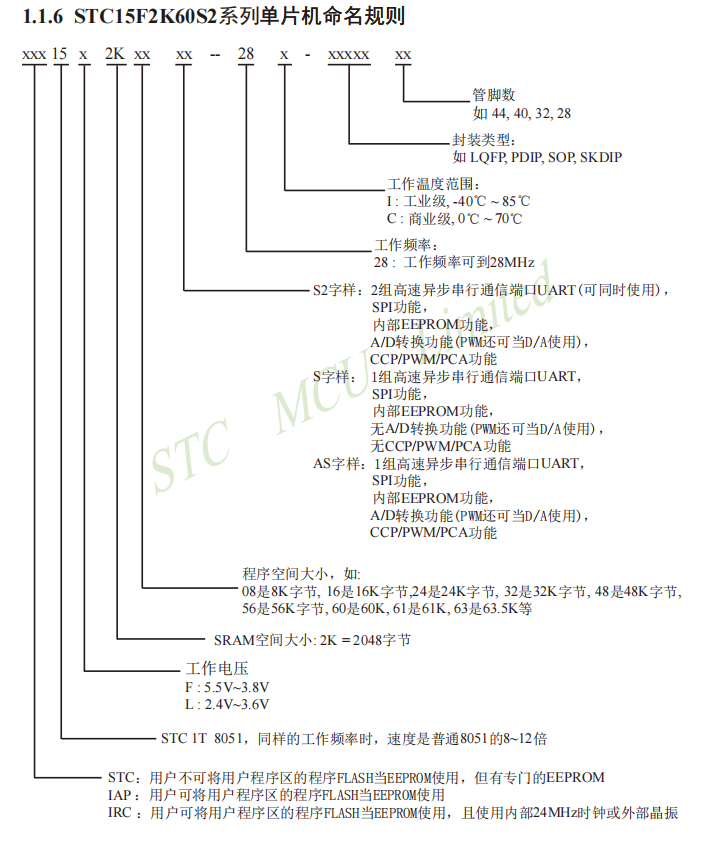

image-20250406144230991

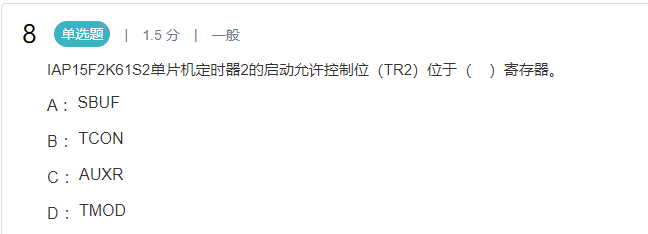

（34）第十四届模拟：

image-20250406013617946

答案：C

解析：数据手册 P538

image-20250406144130887

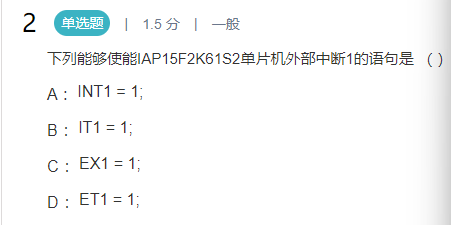

（35）第十四届模拟：

image-20250406013206657

答案：C

解析：数据手册 P445

image-20250406143948002

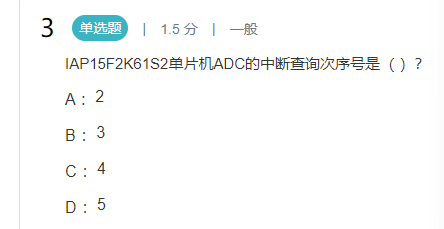

（36）第十四届模拟

image-20250406013241169

答案：D

解析：数据手册 P442

image-20250406143800591

（37）第十三届国赛 在这里插入图片描述 答案：AC 解析：数据手册 P307 image-20250406143632297

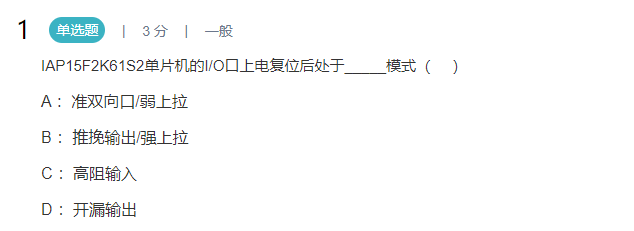

（38）第十三届模拟

image-20250406020708998

答案 A

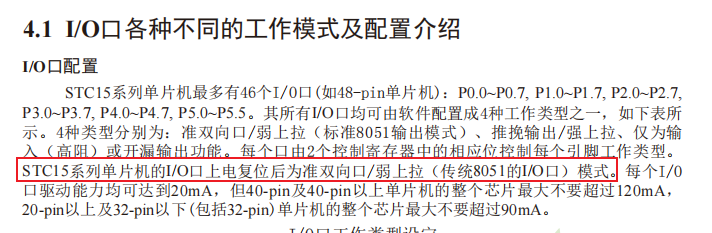

解析：数据手册 P309

image-20250406143542453

（39）第十三届模拟

image-20250406020254468

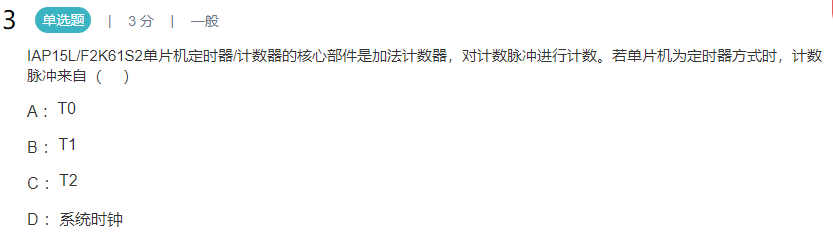

答案：D

解析：数据手册 P493

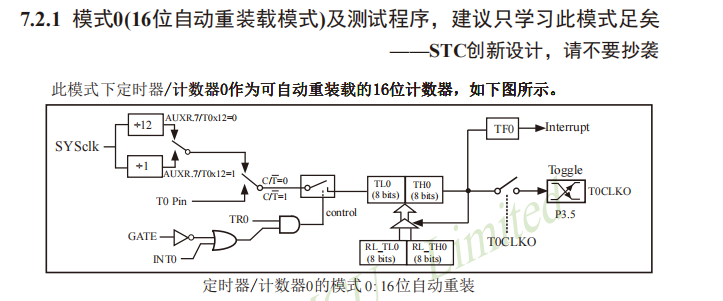

image-20250406143446654

（40）第十三届模拟

image-20250406020326586

答案：A

解析

数据手册 P449

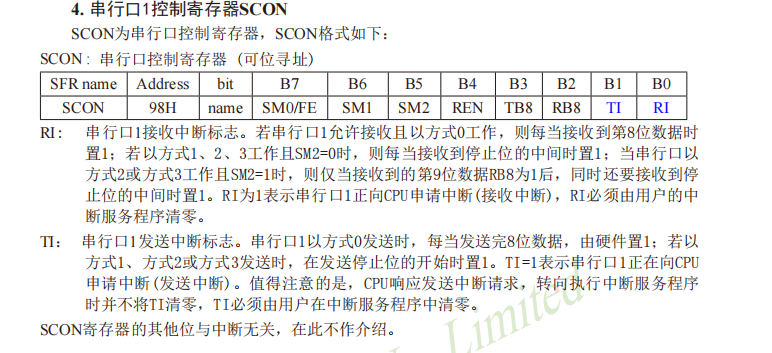

image-20250406143335336

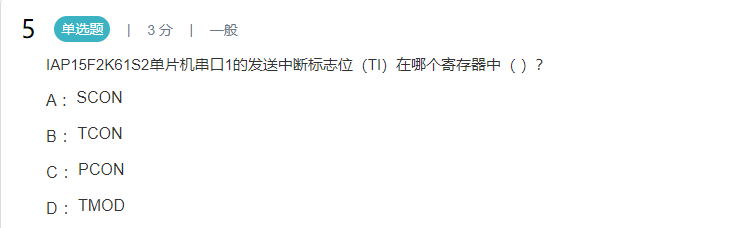

（41）第十三届模拟

image-20250406020349154

答案：AC

数据手册 P448

image-20250406143157622

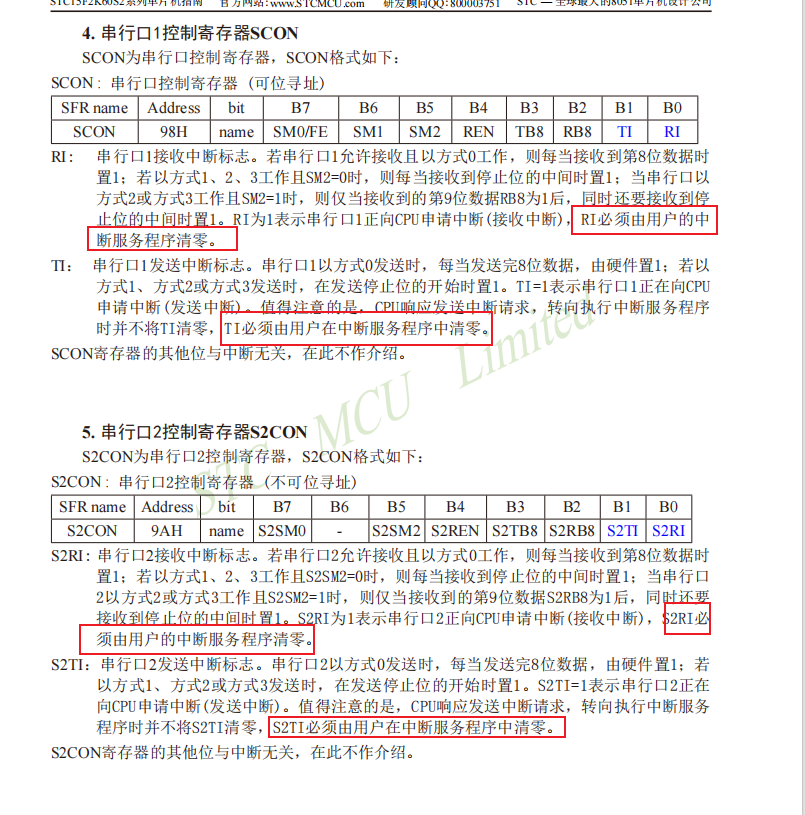

数据手册 P449

image-20250406143301018

（42）第十二届国赛 在这里插入图片描述 答案：236 120

解析：

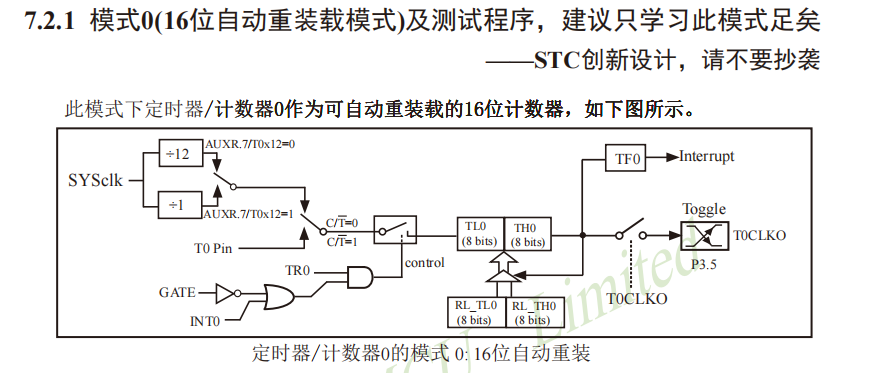

数据手册P493

$$
初值 = 65536 – \frac{定时时间\cdot 系统时钟}{分频系数\cdot 10^6}=65536 – \frac{10000\cdot 6}{12}=65536-5000=60536
$$

TH1 = 60536 / 256 = 236 TL1 = 60536%256 = 120

image-20250408210648591

（43）第十二届国赛 在这里插入图片描述 答案：xdata 65535

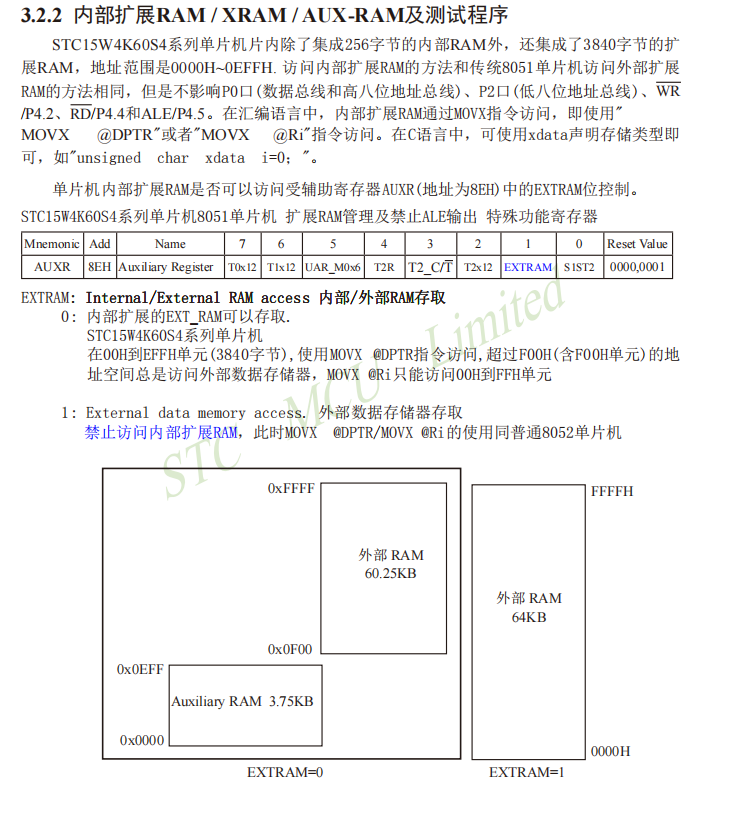

解析: 数据手册 P287

image-20250406153310688

（44）第十二届国赛 在这里插入图片描述 答案：B

解析：

数据手册 P453

image-20250406141432606

（45）第十二届国赛 在这里插入图片描述 答案：ACD

解析：DS18B20 数据手册 P1

image-20250406153127324

（46）第十二届国赛 在这里插入图片描述 答案：BD

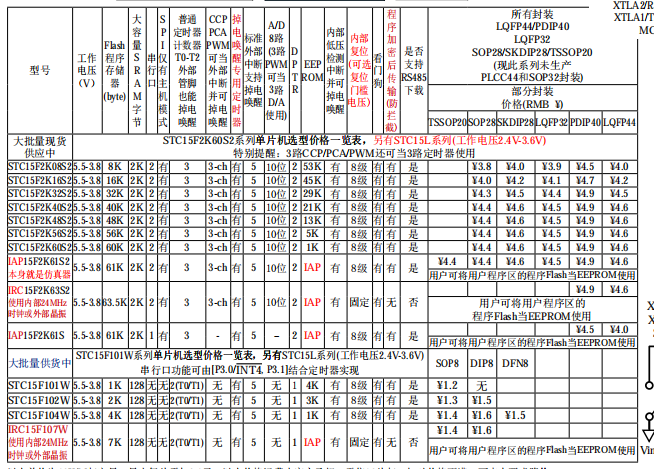

数据手册 P2 工作电压 3.8V-5.5V

image-20250406141804954

数据手册 P309

image-20250406141541263

数据手册 P831

image-20250406141618860

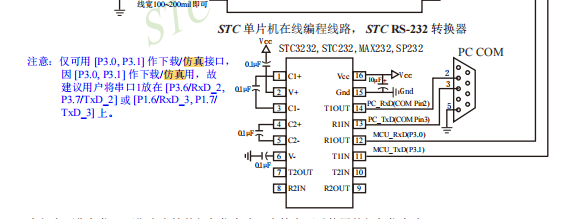

数据手册 P39

image-20250406141725332

（47）第十一届国赛 在这里插入图片描述 答案：A

解析：数据手册 P306

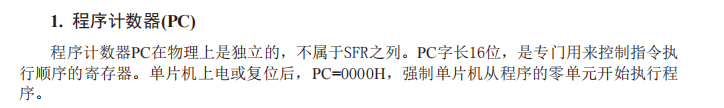

image-20250406141911908

（48）第十一届国赛 在这里插入图片描述 答案：BC

解析：

数据手册 P41 P0 作为地址数据复用时需要上拉，可以有软件进行配置，传统 51 单片机需要

image-20250406142844003

数据手册 P206 所以 BC 错误

image-20250406142134064

数据手册 P24

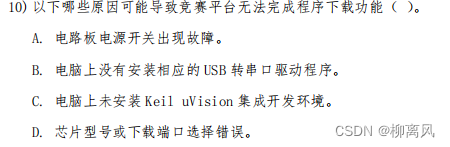

（49）第十一届国赛 在这里插入图片描述 答案：ABD

解析：下载的程序是 hex 文件，不需要 keil 也可以 故 C 错误

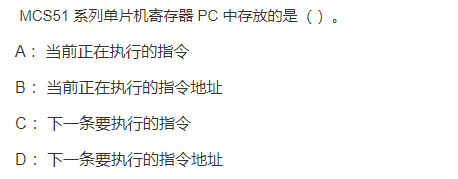

（50）第十一届省赛第二场

image-20250406002205847

答案：D

解析：

数据手册 P306

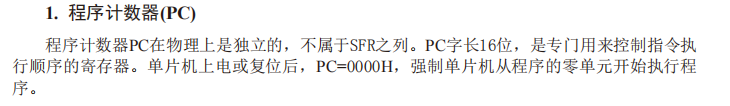

image-20250406140416707

数据手册 P359

image-20250406141030063

（51）第十届国赛 在这里插入图片描述 答案：A

解析: 数据手册 P306

image-20250406140346224

（52）第十届国赛 在这里插入图片描述 答案：B

解析：

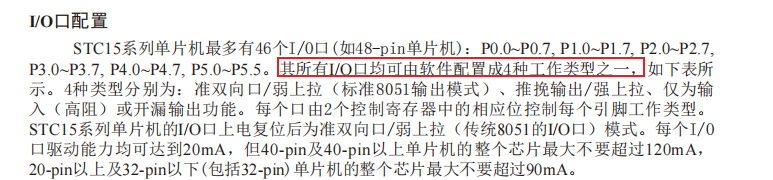

数据手册 P309

image-20250406135837740

数据手册 P23

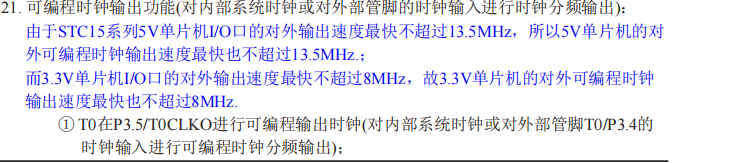

image-20250406135743837

数据手册 P447

image-20250406140012647

数据手册 P456

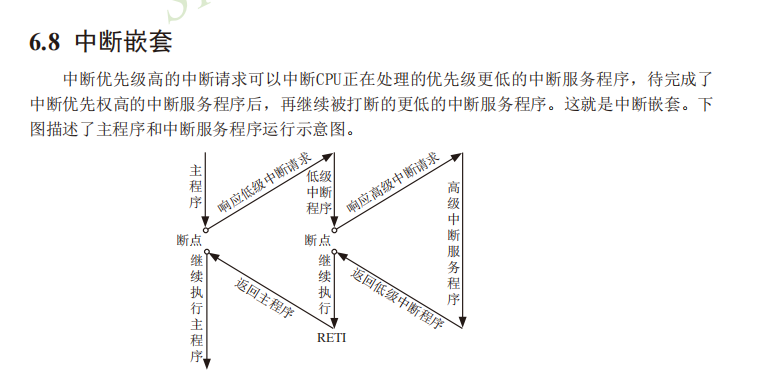

image-20250406140137295

数据手册 P457

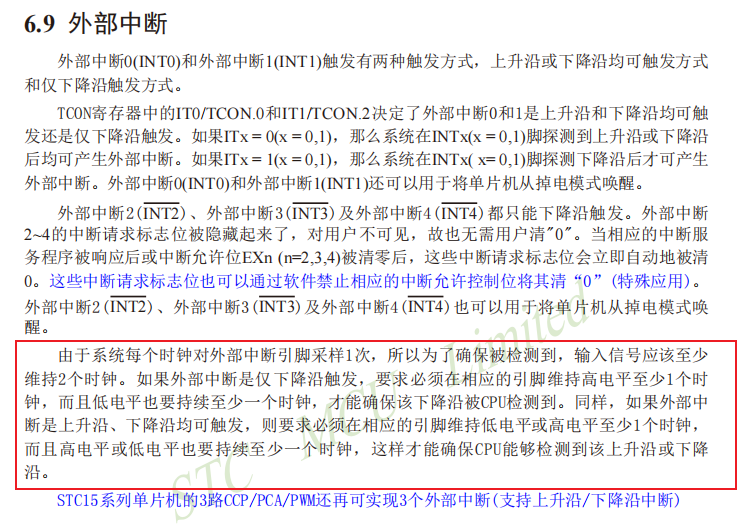

image-20250406140249424

（53）第九届国赛 在这里插入图片描述 答案：2 2

解析：数据手册 P606

image-20250406135533089

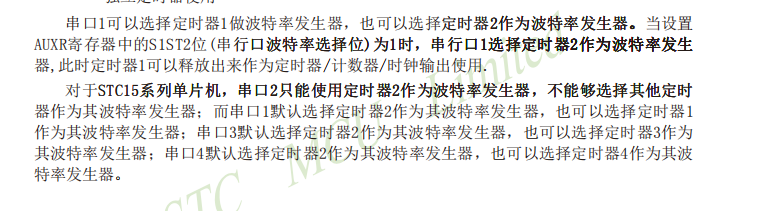

数据手册 P612

image-20250406132154353

（54）第九届国赛 在这里插入图片描述 答案：B

解析：数据手册 P306

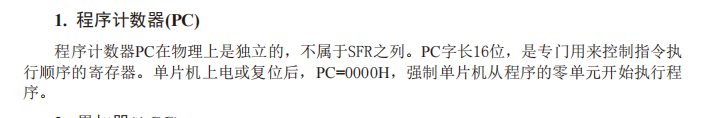

image-20250406135251464

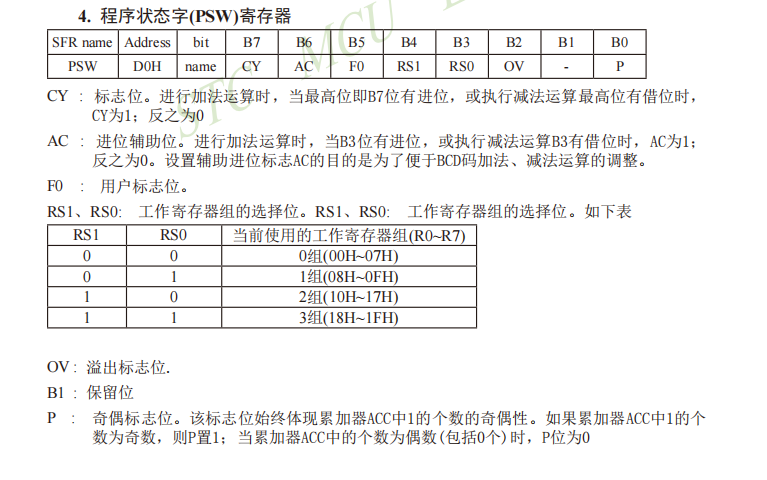

image-20250406135158427

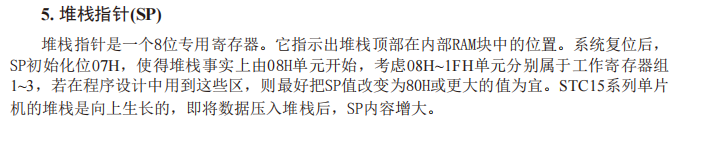

image-20250406135419193

（55）第九届国赛 在这里插入图片描述 答案：AB

解析：

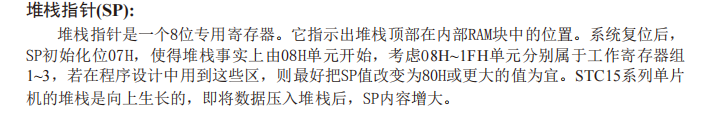

数据手册 P286 故 A 错误

image-20250406134855766

单片机执行的是机器语言二进制 故 B 错误

寻址能力通常指的是单片机能够访问的内存地址范围，也就是可以寻址的存储空间大小，C 正确

单片机的地址总线位数直接决定其理论最大寻址范围。例如：

  • 8 位地址总线（如部分 51 单片机）可寻址空间为 28 = 256 字节。
  • 16 位地址总线（如增强型 51 单片机）可寻址 216 = 64KB。
  • 32 位地址总线（如 STM32）理论寻址空间达 4GB。

外部 RAM 访问速度低于内部 RAM D 正确

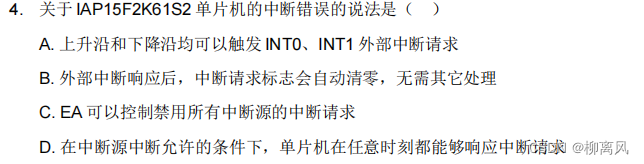

（56）第八届国赛 在这里插入图片描述 答案：D

解析：

数据手册 P441

image-20250406133630913

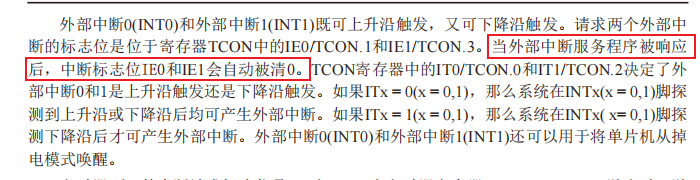

数据手册 P440

image-20250406133720841

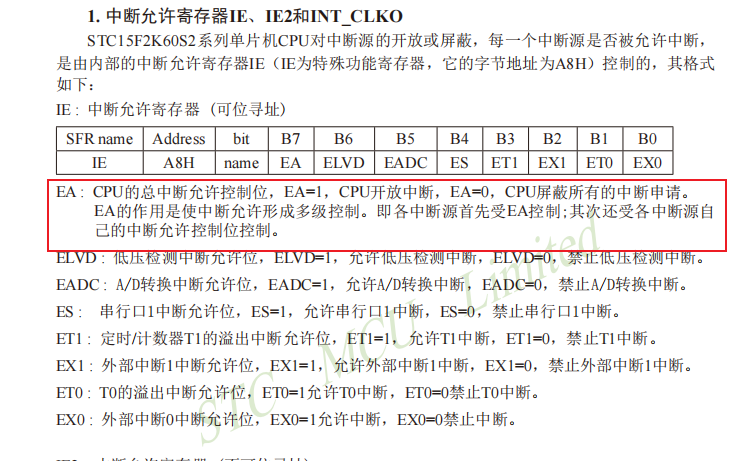

数据手册 P445

image-20250406133833493

数据手册 P447

image-20250406134013253

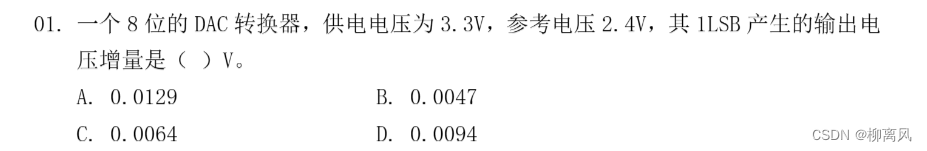

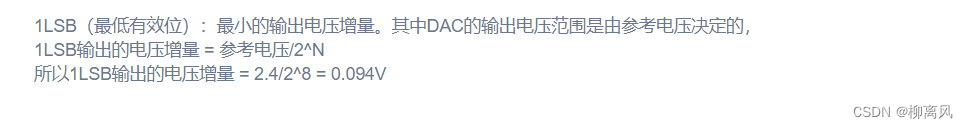

（57）第十四届省赛 在这里插入图片描述 答案：D 解析：8 位精度对应 256 在这里插入图片描述

（58）第十四届省赛 在这里插入图片描述 答案：B 解析：JTAG 和 SWD 是 ARM 系列单片机调试接口

数据手册 P39

image-20250406120046846

（59）第十四届省赛 在这里插入图片描述 答案：ABD 解析：

数据手册 P309

image-20250406133000944

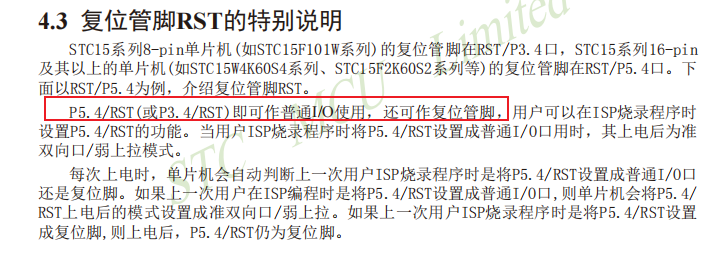

数据手册 P312

image-20250406152911026

数据手册 P301

image-20250406132818599

数据手册 P442

image-20250408205328079

（60）第十三届省赛第二场 在这里插入图片描述 答案：AC 解析：

数据手册 P301

image-20250406132621026

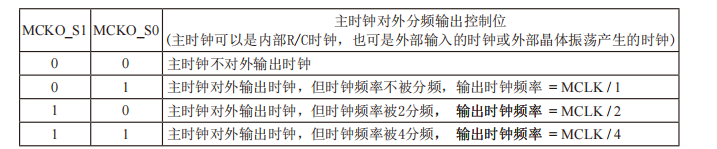

（61）第十三届省赛第二场 在这里插入图片描述 答案：ABC 解析：数据手册 P207 image-20250406132411088

（62）第十三届省赛第一场 在这里插入图片描述 答案：BC 解析：

数据手册 P612

image-20250406132154353

（63）第十三届省赛第一场 在这里插入图片描述 答案：ABC 解析：

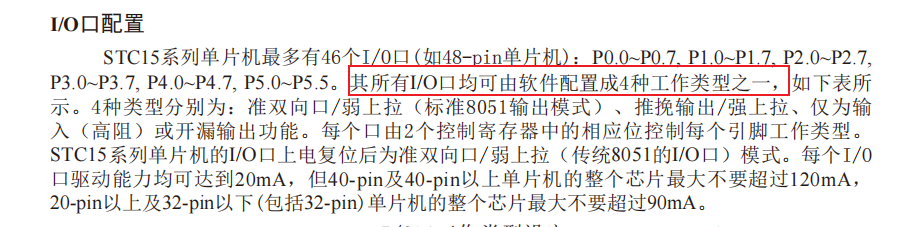

数据手册 P309

image-20250408205413958

数据手册 P351

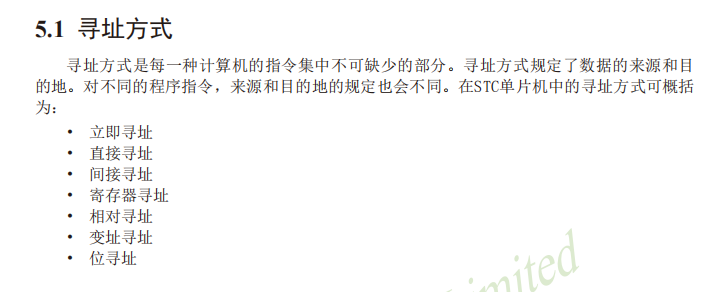

image-20250406131945443

数据手册 P231

image-20250406131908747

数据手册 P746

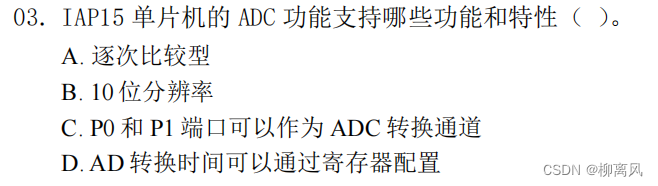

image-20250406132007136

数据手册 P831

image-20250406132049460

（64）第十二届省赛第二场 在这里插入图片描述 答案：

解析：

解析：数据手册 P309

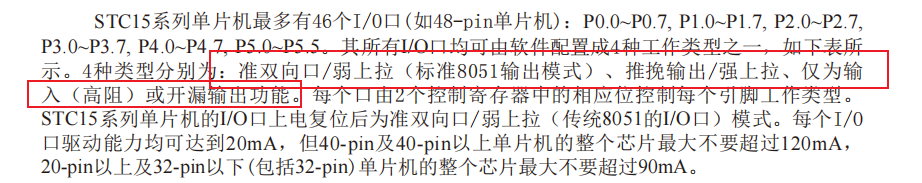

image-20250408205452258

（65）第十二届省赛第二场 在这里插入图片描述 答案：B

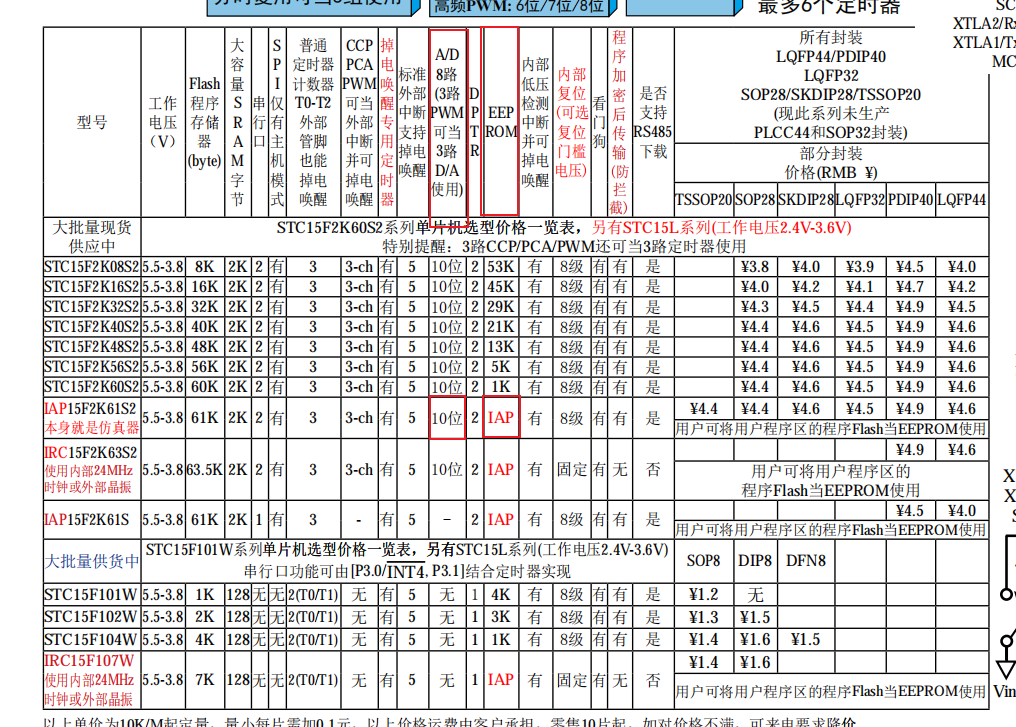

解析：数据手册 P2

image-20250406131513788

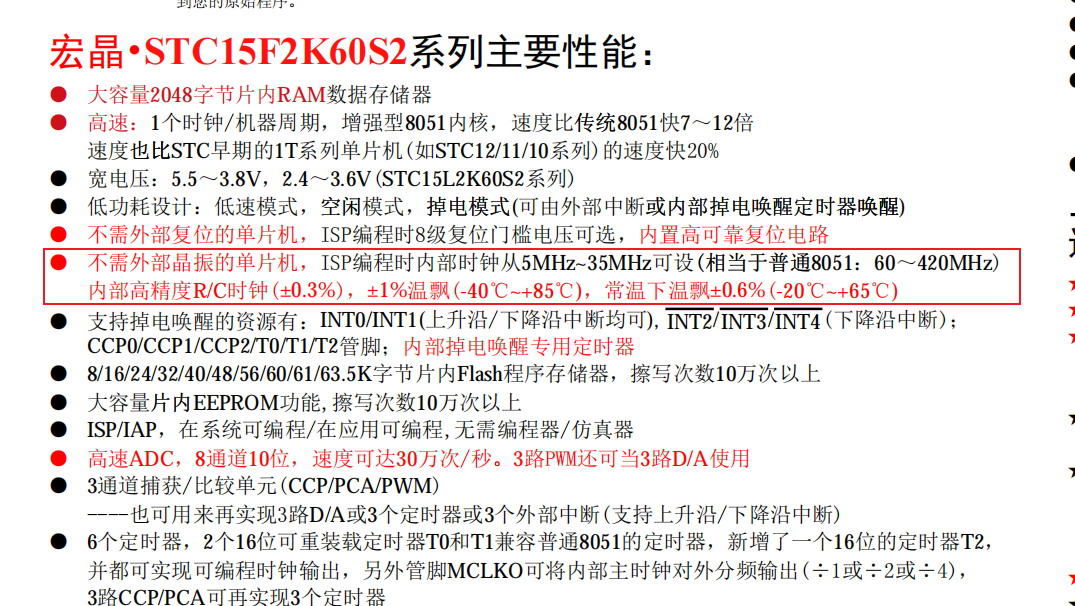

image-20250406131537634

数据手册 P831 可以看出是 PWM 经过低通滤波器后 才能输出 DAC，芯片本身不具备，故 D 错

image-20250406113044627

（66）第十二届省赛第二场 在这里插入图片描述 答案：ABD

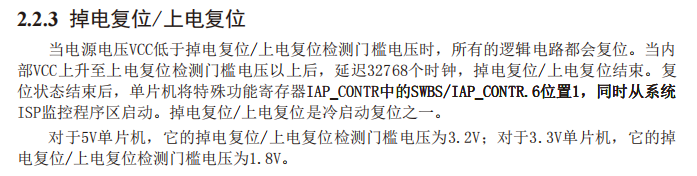

数据手册 P234

image-20250406130921560

数据手册 P231

image-20250406131006061
image-20250406131054116

（67）第十二届省赛第一场

解析：数据手册 P448

image-20250406130326069

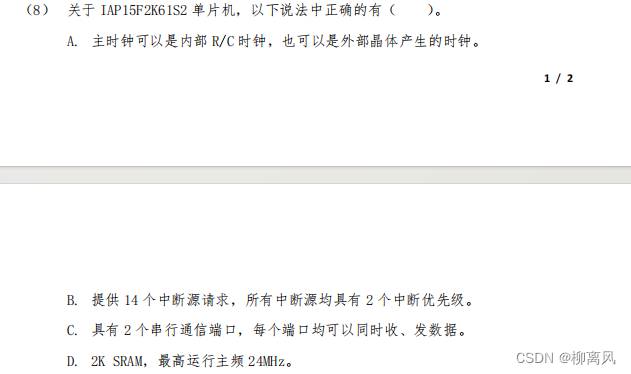

（68）第十二届省赛第一场 在这里插入图片描述 答案：AC

解析：数据手册 P24 A 正确

image-20250406152701448

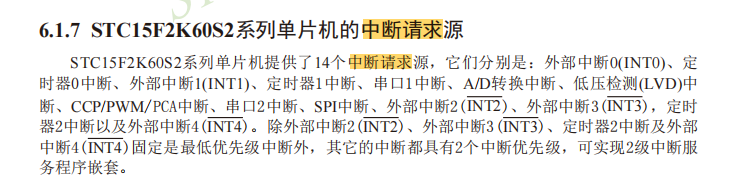

数据手册 P438 除外部中断 2、3、4，定时器中断 2 外均有 2 个中断优先级，故 B 错

image-20250406104004957

数据手册 P606 C 正确

image-20250406104528535
image-20250406104653243

数据手册 P23

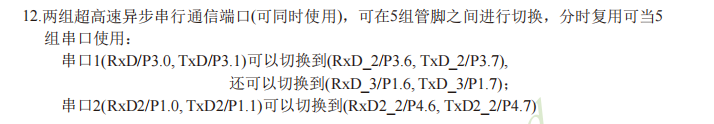

image-20250406152557338

数据手册 P 23 最高主频可以到 28-35MHZ D 错

image-20250408205529497

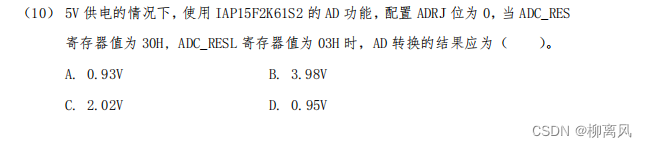

（69）第十二届省赛第一场 在这里插入图片描述 答案：D

解析：数据手册 P747 ADRJ 为 0 时 ADC 寄存器为 11000011，对应十进制 195，ADC 结果计算

$$
V_{in} = \frac {195\cdot {5V} }{1024} = 0.95V
$$

image-20250406124840983

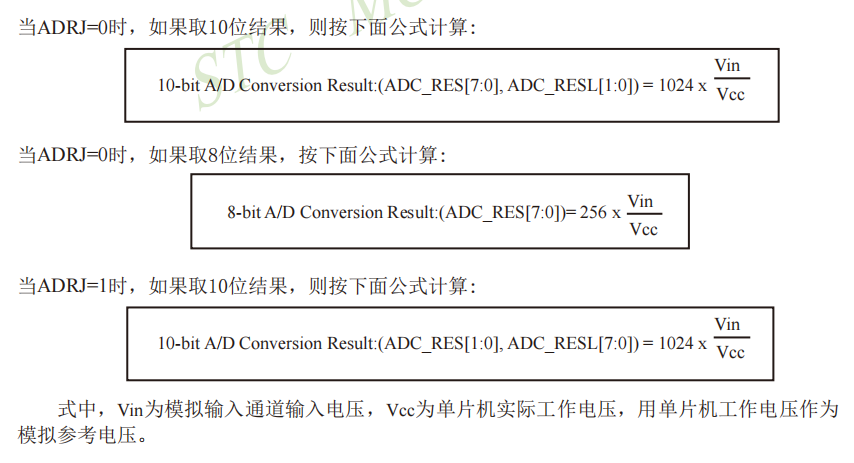

image-20250406124707900

（70）第十一届省赛第一场 在这里插入图片描述 答案：D

解析：数据手册 P301 只有 B8 在可位寻址区

image-20250406124410843

（71）第十一届省赛第一场 在这里插入图片描述 答案：B

解析：数据手册 P485

image-20250406123942364

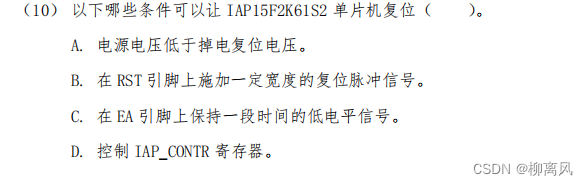

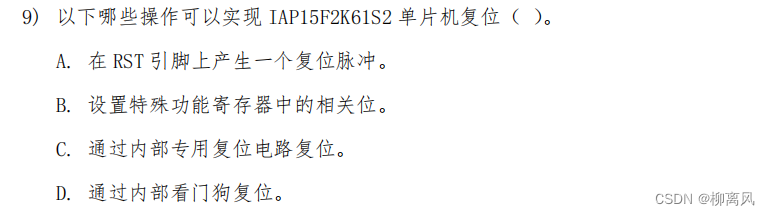

（72）第十一届省赛第一场 在这里插入图片描述 答案：ABCD

解析：数据手册 P231

image-20250406123643328

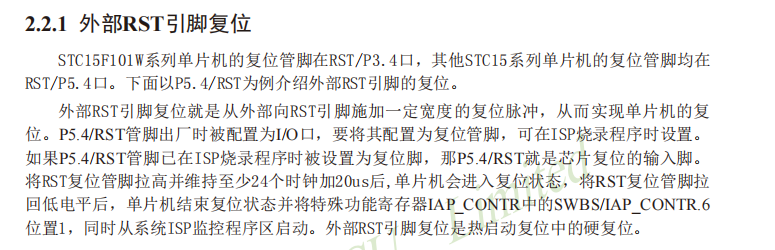

RST 引脚复位就是加一定宽度复位脉冲

image-20250406123821367

软件复位就是设置特殊功能寄存器

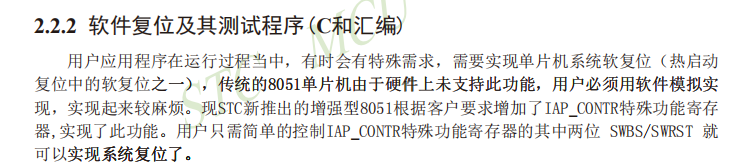

image-20250406123737928

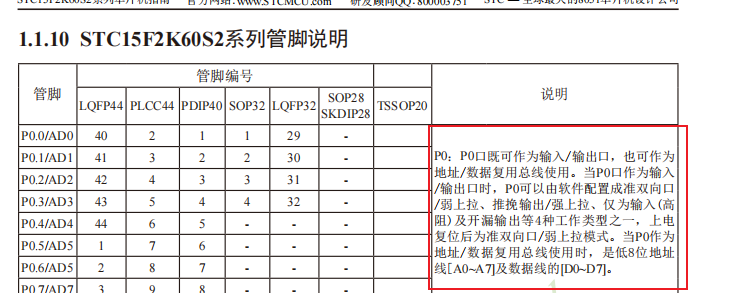

（73）第十届省赛 在这里插入图片描述 答案：C

解析：数据手册 P41

image-20250408130910511

（74）第十届省赛 在这里插入图片描述 答案：B

解析：

数据手册 P483

image-20250406152254540

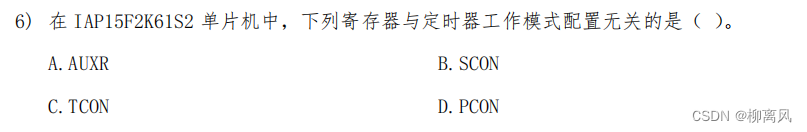

（75）第十届省赛 在这里插入图片描述 答案：BD

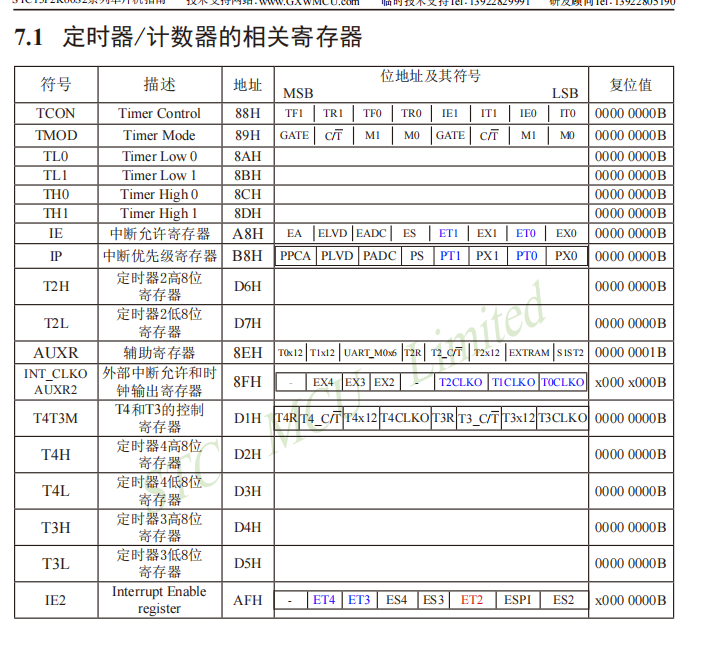

解析：数据手册 P484 图中无SCON、PCON 故BD错误

image-20250406152052725

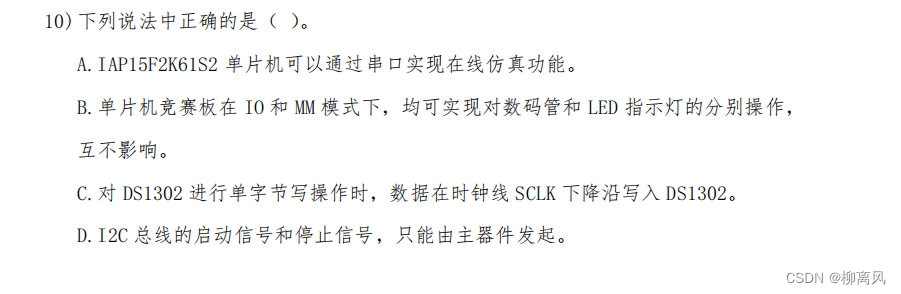

（76）第十届省赛 在这里插入图片描述 答案：ABD

解析：

数据手册P39 得出通过串口下载和仿真

image-20250408130005121

IO和MM模式都可以操作外设，B正确

DS1302数据手册P8,写数据是时钟上升沿写入 C错误

image-20250408125830770

IIC从设备不会主动发起通信，必须由主设备通过起始信号（START）和地址帧（Address Frame）触发响应。只有在接收到匹配的7位/10位设备地址后，才会进入通信状态。D正确

（77）第九届省赛 在这里插入图片描述 答案：P0 P2 P0

解析：数据手册 P41

image-20250408205914803
image-20250408205947500

（78）第九届省赛 在这里插入图片描述 答案：高 2 高

解析：1 个机器周期 = 12 个时钟周期，故 24 个时钟周期是 2 个机器周期（记忆）

image-20250406151356169

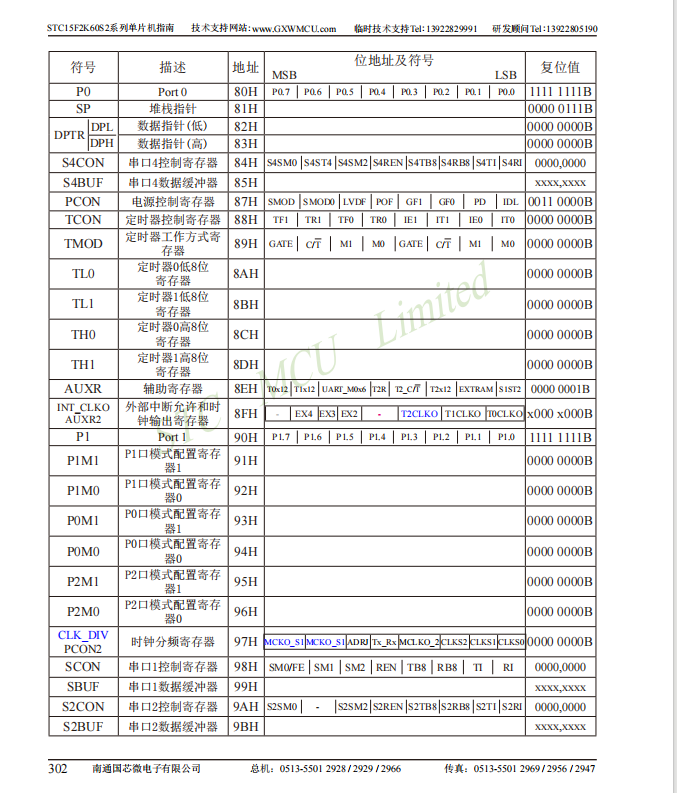

数据手册 P302 查看 IO 复位都为高电平

image-20250406151304558

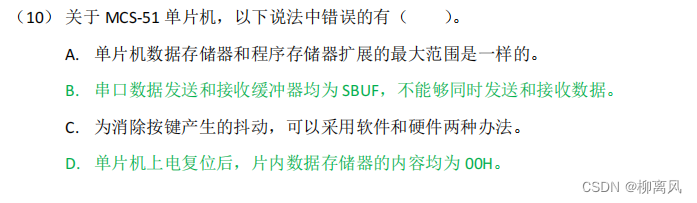

（79）第九届省赛 在这里插入图片描述 答案：BD

RAM 和 ROM 扩展都是用 P0 和 P2 当地址线，最大寻址 2^{16} = 64k 故 A 正确

数据手册 P606 B 错误

image-20250406150749421

按键消抖可以用软件，也可以用硬件（电容、施密特触发器） C 正确

RAM 中的特殊寄存器复位后很多不为 0 ，数据手册 P302

image-20250406151304558

解析：

（80）第八届省赛 在这里插入图片描述 答案：4 65536

解析：数据手册 P483 定时器0有4种工作模式

image-20250406121819890

数据手册 P494 得出 12M 时钟输出最小频率为 1MHZ，当初值为 0 时，计时最长，为 65536\cdot1us = 65536us

image-20250406122257782

（81）第八届省赛 在这里插入图片描述 答案：D

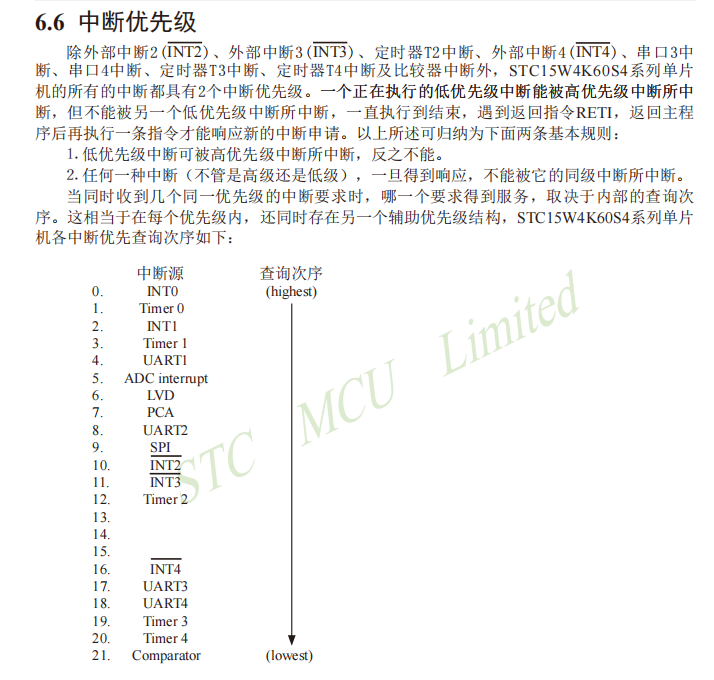

解析：数据手册 P453 优先级从高到低分别是：外部中断0、定时器中断0、定时器中断1、串口中断1

image-20250406150428313

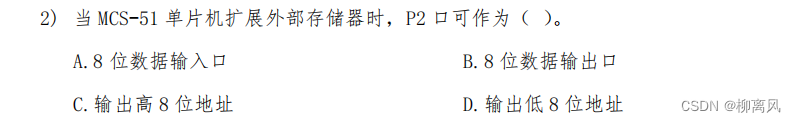

（82）第八届省赛 在这里插入图片描述 答案：D

解析：数据手册 P41

image-20250406121555474

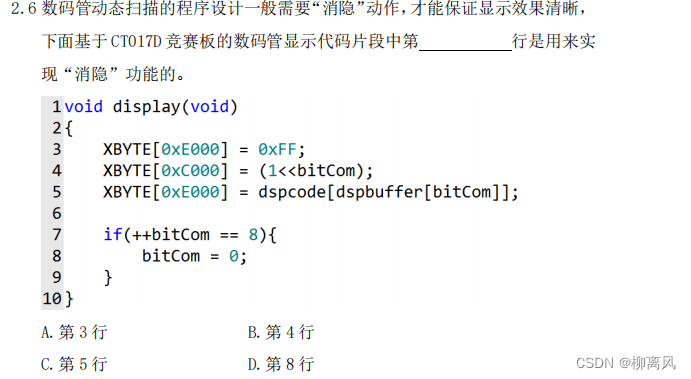

（83）第八届省赛 在这里插入图片描述 答案：A

解析：消隐是让数码管都熄灭，给 P0 赋值 0xFF A正确，第四行是位选，第五行时段选，第七行是移位

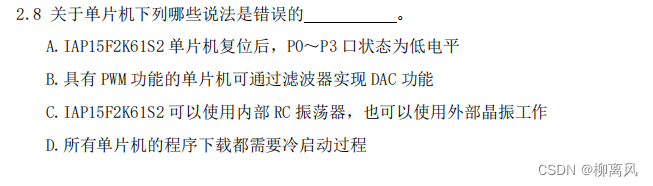

（84）第八届省赛 在这里插入图片描述 答案：AD

解析：数据手册 P302

P0-P3 上电复位为高电平 A 错误

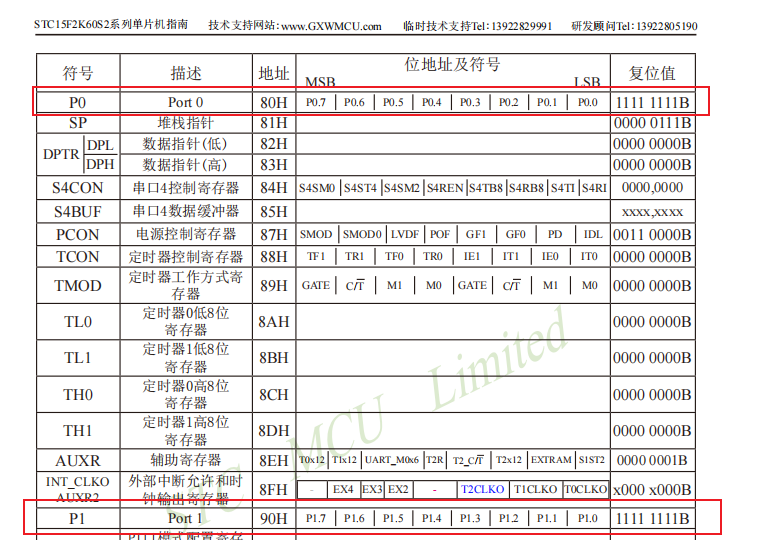

image-20250406145232755

数据手册：P831PWM 接低通滤波器可以输出 DA B 正确

image-20250406145351183

数据手册 P24 C 正确

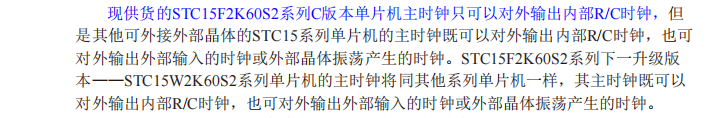

image-20250406145726309

数据手册 P243 分为热启动和软启动两种 D 错误

文末附加内容
暂无评论

发送评论 编辑评论







































































































|´・ω・)ノ
ヾ(≧∇≦*)ゝ
(☆ω☆)
（╯‵□′）╯︵┴─┴
￣﹃￣
(/ω＼)
∠( ᐛ 」∠)＿
(๑•̀ㅁ•́ฅ)
→_→
୧(๑•̀⌄•́๑)૭
٩(ˊᗜˋ*)و
(ノ°ο°)ノ
(´இ皿இ｀)
⌇●﹏●⌇
(ฅ´ω`ฅ)
(╯°A°)╯︵○○○
φ(￣∇￣o)
ヾ(´･ ･｀｡)ノ"
( ง ᵒ̌皿ᵒ̌)ง⁼³₌₃
(ó﹏ò｡)
Σ(っ °Д °;)っ
( ,,´･ω･)ﾉ"(´っω･｀｡)
╮(╯▽╰)╭
o(*////▽////*)q
＞﹏＜
( ๑´•ω•) "(ㆆᴗㆆ)
😂
😀
😅
😊
🙂
🙃
😌
😍
😘
😜
😝
😏
😒
🙄
😳
😡
😔
😫
😱
😭
💩
👻
🙌
🖕
👍
👫
👬
👭
🌚
🌝
🙈
💊
😶
🙏
🍦
🍉
😣
Source: github.com/k4yt3x/flowerhd





颜文字
Emoji
小恐龙
花!


















上一篇
下一篇




			        推荐文章





RS485电路





蓝桥杯单片机基础篇-串口通信





蓝桥杯单片机基础篇-超声波测距





蓝桥杯单片机基础篇-数码管





蓝桥杯单片机基础篇-按键





蓝桥杯单片机基础篇-ds18b20





蓝桥杯单片机提升篇-LED





蓝桥杯单片机基础篇-RTC





蓝桥杯单片机基础篇-测频率





蓝桥杯单片机基础篇-AD/DA
